最近大家在云課堂微信群中
提出了很多“好”問題
我們精選了幾個典型的CATIA應用問題
以供參考
Q1：工程圖紙中，比例設置為1:1后打印成PDF，PDF縮放設置為100%后，在PDF上用實物尺子量出來的尺寸，與圖紙尺寸不匹配？
A：投影的時候需要選擇自己創建的軸系平面，操作步驟如下：

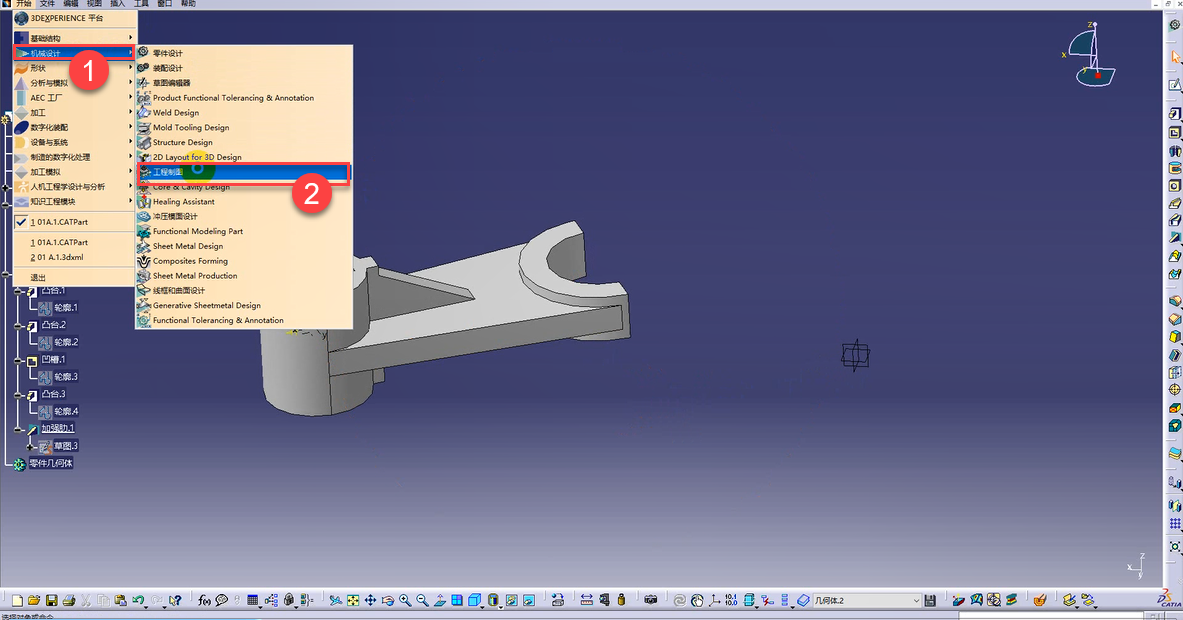

（1） 進入工程制圖模塊：

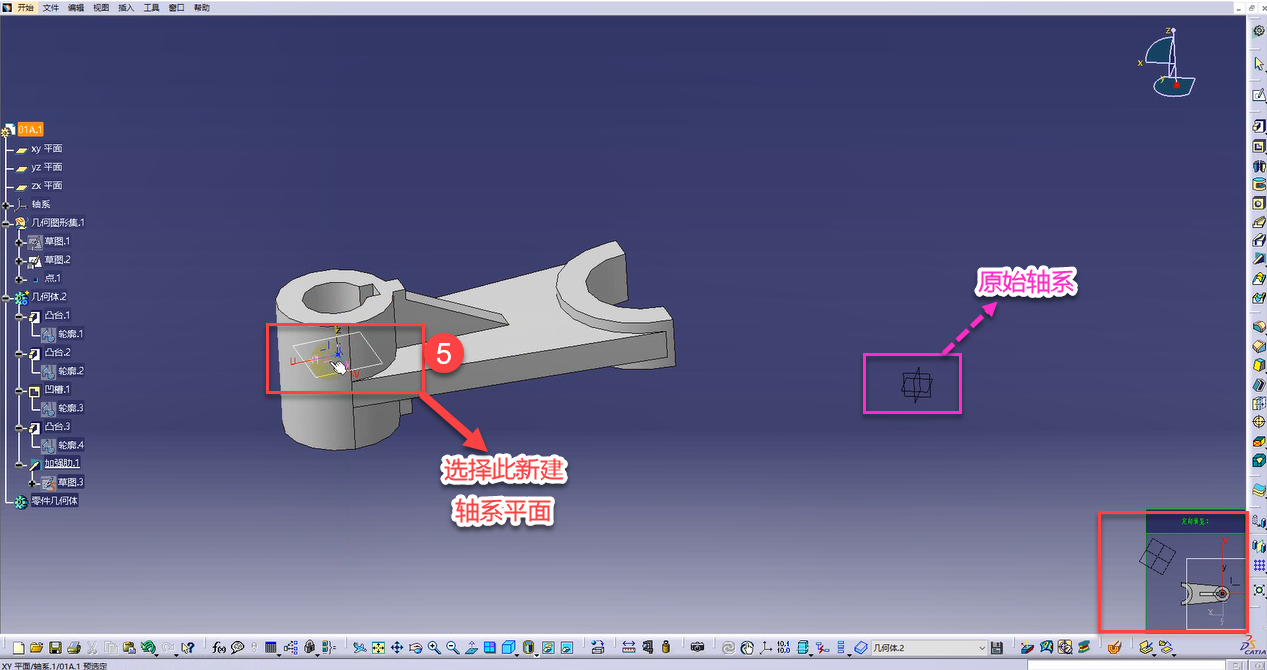

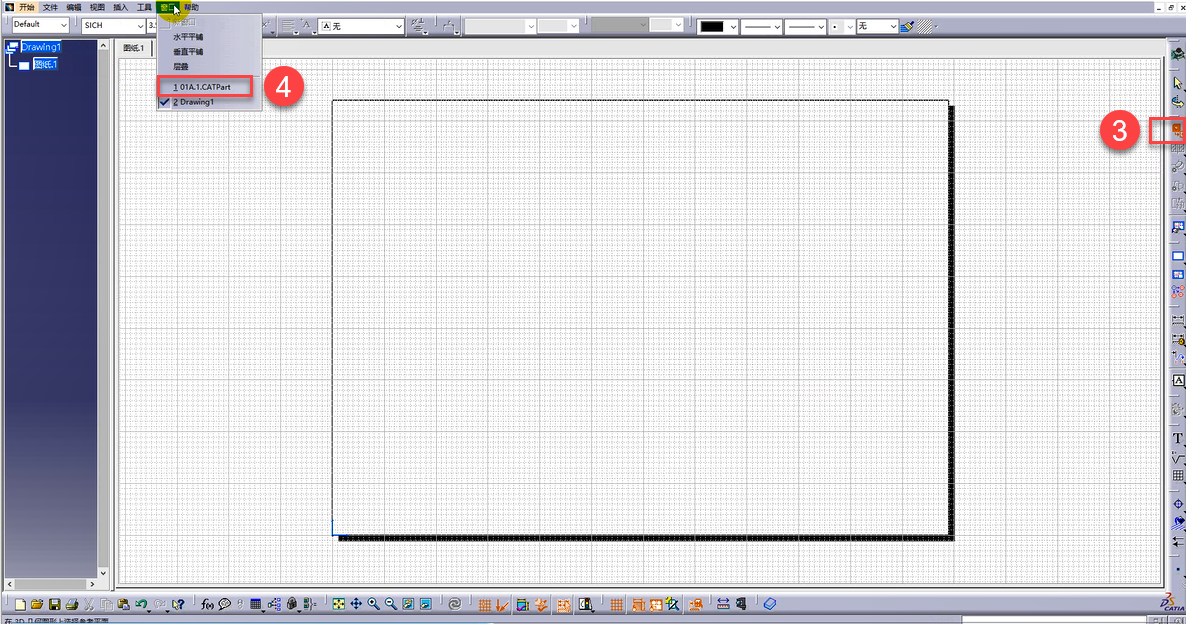

（2） 視圖投影時選擇新建軸系平面：

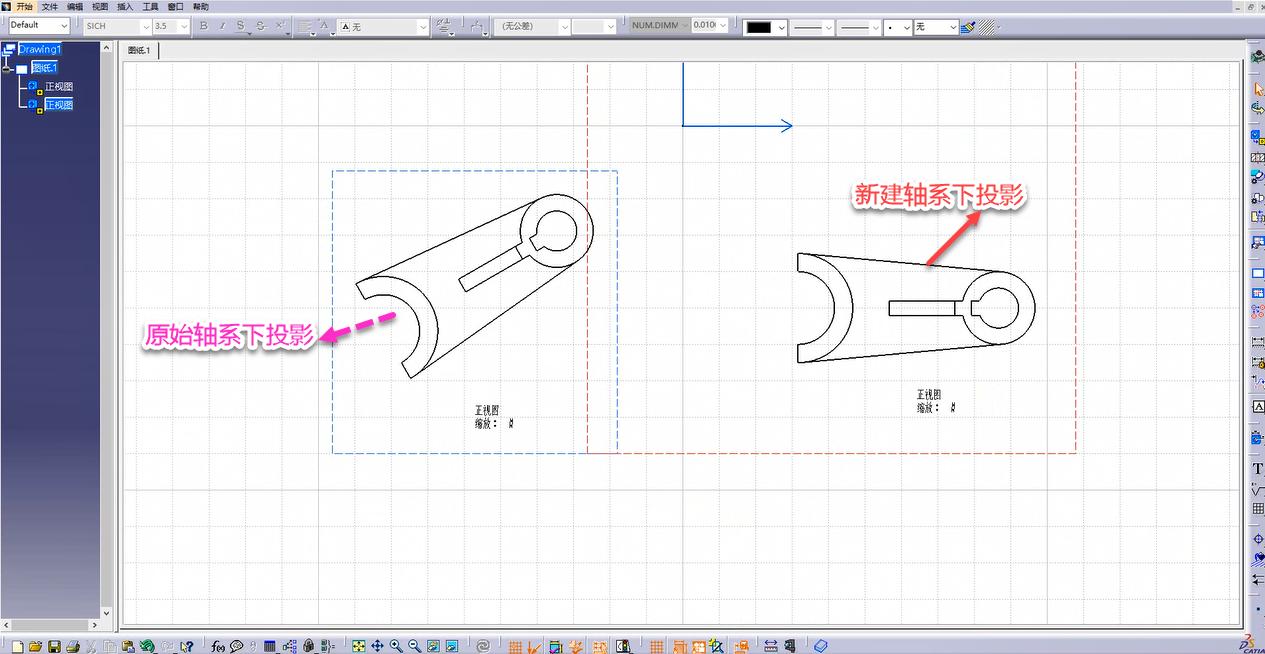

（3） 比較選擇原始軸系和新建軸系下不同的投影圖：

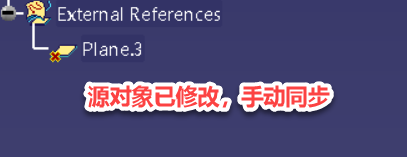

Q3：帶鏈接復制，且復制和被復制的對象不在同一個產品節點。同時打開這兩個對象，但源文件（被復制的對象）進行更新后，帶鏈接的復制對象就斷開了鏈接，且無法進行手動更新，圖標提示如下圖：
A3：提供兩種解決方法：

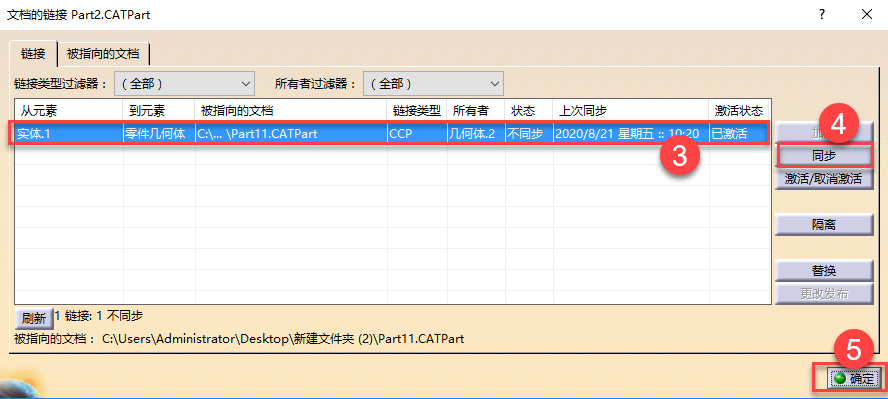

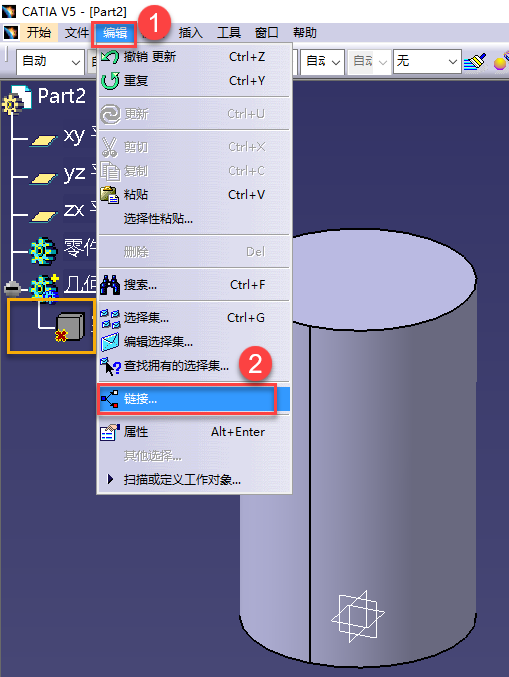

（1）可直接在編輯下的鏈接里面進行手動更新：

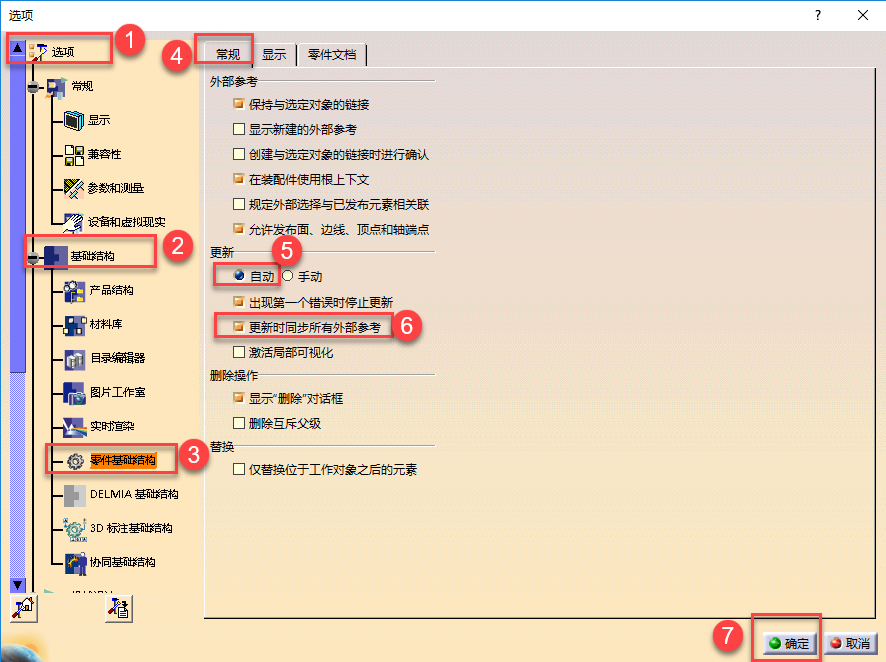

2）在首選項設置的基礎結構>零件基礎結構>常規目錄下：更新勾選自動/勾選更新時同步所有外部參考，可實現在界面進行快速更新
Q4：修改了零件尺寸，如何讓測量項自動更新？A4：解決步驟如下：
（1）

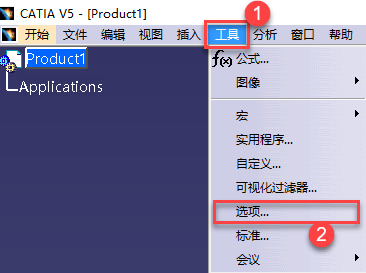

打開工具>選項
（2）
選項>常規>參數與測量>測量工具>勾選在零件中自動更新/在產品中自動更新

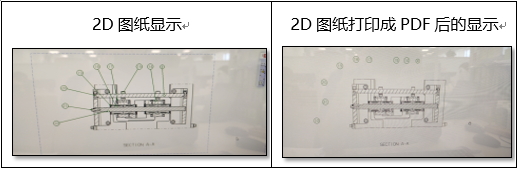

Q5：使用R2019GA版的CATIA，將2D圖紙導成pdf時，引導線會消失（如下圖所示），是什么原因？
A5：CATIA V5的R2019GA版存在一個bug，2D圖紙導成pdf時，引導線無法出現。目前解決辦法是，安裝SP3及以上版本的補丁包及對應版本的Hotfix補丁包。

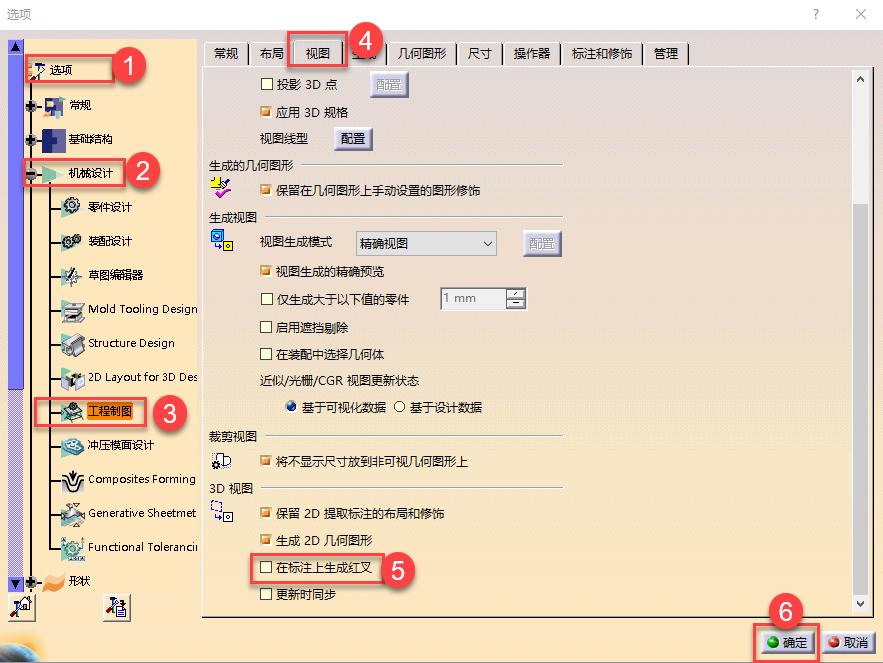

Q6：在工具>選項>機械設計>工程制圖>視圖中，取消勾選在標注上生成紅叉，操作步驟如下圖所示：
A6：在工具>選項>機械設計>工程制圖>視圖中，取消勾選在標注上生成紅叉，操作步驟如下圖所示：
