新一代3DEXPERIENCE CATIA的電氣系統智能化設計
發布時間: 2020.07.03  點擊:5160 次

前言:
今天為大家介紹CATIA 3D體驗平臺(3DEXPERIENCE)在電氣系統設計專業領域的“智能化”解決方案。在智能制造的改革大潮下,“智能設計“對企業的競爭力甚至未來的命運同樣至關重要。汽車、飛機和船舶等產品都含有復雜的多電氣系統,隨著產品日趨電子化、復雜化發展,以高效率、高質量和低成本完成電氣系統設計成為當今企業更加迫切的目標。

達索系統新一代設計軟件3DEXPERIENCE CATIA為電氣系統設計用戶提供了全流程設計方案,并提供多種關鍵場景的“智能化”設計工具,例如自動畫原理圖、自動畫三維線束、自動出制造圖和自動檢查等等,以最大程度的解放工程師的重復勞動,可使其專注于產品研發。

電氣系統設計概述:
電氣系統可簡述為由設備、組件和線纜連接組成的,為終端元件輸送電力和信號的回路系統。電氣系統設計承接與前期功能需求定義和系統架構設計階段,從接收系統接口控制文件(ICD)開始,涵蓋邏輯原理設計,物理線束設計,以及制造準備設計等過程。

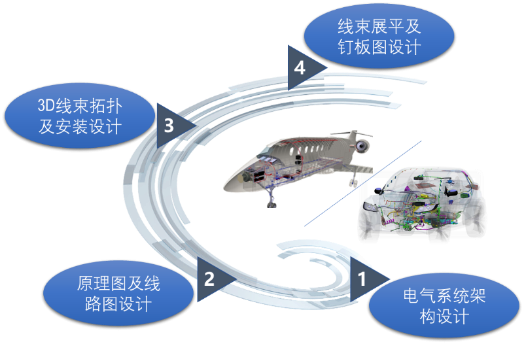

以交通和航空行業為例,汽車和飛機有相似的電氣系統設計內容及流程。


行業現狀及業務痛點:
無論是走在高科技前沿的航空和交通行業,以及相對傳統的建筑及能源行業,關于電氣系統設計流程和設計工具都尚有很大程度的提升及優化空間。主要表現在:

2.1 數據難集成

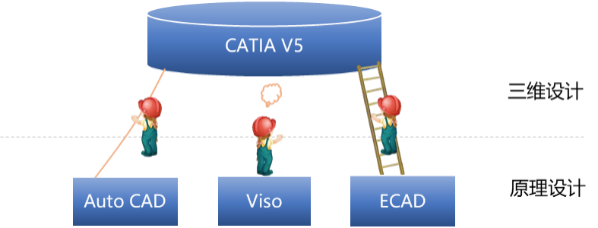

目前航空及汽車行業的電氣系統設計軟件,多為二維ECAD+三維CATIA V5集成設計方式,另有一些工裝行業用戶采用Auto CAD或Viso進行二維設計。多設計工具必然會遇到數據集成問題,而數據經過跨平臺轉換傳遞,設計信息也必然會有所損失;同時由于設計無法及時同步,又容易造成數據一致性管理問題。


2.2 企業知識庫難管理
企業設計標準及規范多以文檔記錄,并作為設計參考。這種靠外部文檔作為設計約束,對設計人員經驗要求較高,難以積累成為企業固有的知識庫,難以管理、重用性差且經驗易流失。


2.3 設計工作多重復
諸如原理圖繪制、設計檢查等工作,需要耗費大量人力及時間去完成,多為重復性“搬磚”勞動,造成資源浪費。


基于3DEXPERIENCE CATIA電氣系統“智能化”設計方案

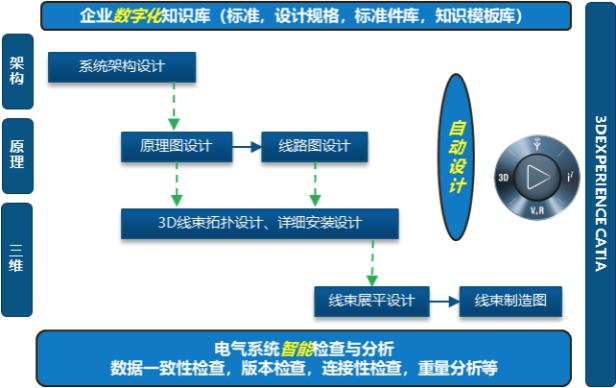

何為電氣系統“智能化“設計?——二維三維設計自動化、企業知識庫數字化、可擴展的一體化設計平臺。實現以少量人工參與+機器智能設計的“人工智能”設計模式,而要實現智能化設計的關鍵是——CATIA知識工程。


知識工程是基于CATIA進行產品智能化設計的重要的核心。而當前的3DEXPERIENCE CATIA知識工程相對于CATIA V5在功能擴展、執行效率以及易用性上有了質的提升。在基于CATIA的電氣系統全流程設計過程中,若能靈活運用知識工程,可大幅度提升設計效率及質量。


3.1 企業知識庫數字化

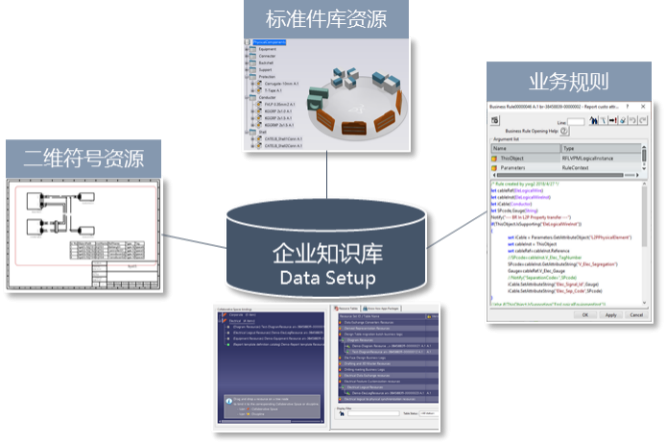

CATIA專門提供了用于標準規格數字化配置的模塊App——Data Setup。在設計電氣原理設計、三維線束設計以及線束展平設計過程中所要遵循的設計標準、標準件庫及業務規則等可以通過該模塊進行數字化配置。進而使得相關設計工作“設計即正確”,減少認為設計錯誤,減輕后期設計審查工作。

原理圖設計可配置的模板及規則主要有:
a)原理圖資源(圖框、標題欄等)
b)設備資源(設備符號、子類型等)
c)電氣邏輯資源(元件庫、元件符號、標注模板等)
d)業務規則(信號/信號組關聯性、線纜/信號組關聯性及線束/組件關聯等驗證類和修改類規則等)
e)報表模板

三維電氣設計可配置的模板及規則主要有:
a)電氣特征自定義資源(線纜/通道等電氣特征客制化擴展包)
b)電氣物理系統設計資源(元件庫、兼容表、通道分支表、隔離代碼表等)
c)邏輯到物理同步資源(3D位置同步、屬性同步、結構樹位置定義等驗證類和計算類規則等)
d)報表模板

線束展平設計可配置的模板及規則主要有:
a)電氣制造準備資源(標注模板庫)
b)業務規則(線束最小轉彎半徑、最小夾角、旋轉計算、扭轉管理等計算類規則)


3.2 設計自動化
設計工具的自動化是智能化設計的另一體現。CATIA電氣系統設計模塊提供了多種場景的可結合知識工程定制的開發接口,因此可以深度結合業務設計流程來實現輸入輸出的自動化。減少工程師的非智力勞動。

電氣原理圖設計自動化
電氣原理圖主要為表達功能設備之間的信號從到關系,以及相關屬性信息。電氣原理圖工程師根據上游提供的接口控制文件(ICD)或信號從到表進行原理圖繪制。

原理圖設計有四個自動化:自動生成原理數據,自動繪制原理圖,自動生成線路圖數據,自動繪制線路圖。
自動生成原理數據——根據輸入的信號從到表,利用知識工程腳本可實現一鍵自動生成CATIA原理圖數據。
自動繪制原理圖——按照原理圖分頁規則、圖面符號及標注規則等配置可實現一鍵自動繪制原理圖。
自動生成線路圖數據——根據原理圖數據,一鍵自動生成線路圖數據(Net to Wire)。
自動繪制線路圖——按照線路圖符號及標注規則配置等可實現一鍵自動繪制線路圖。

邏輯到物理驅動設計自動化
得益于達索系統新一代一體化設計平臺——3DEXPERIENCE CATIA,使得電氣原理和電氣三維工程師可在同一交互界面、同一數據結構樹下進行交互式設計工作。二維與三維之間的信息傳遞變得非常簡單容易,可實現一鍵式自動化同步,同時數據的一致性和可追溯性完全得到保證。由邏輯驅動自動生成物理,可自動把指定物理部件同步至指定區域,甚至具體空間位置,并且還能識別邏輯中的裝配關系,同步物理時實現自動裝配,可謂“指哪到哪”。

三維線束設計自動化
三維設計是真實物理產品的數字化表達,三維線束的設計要考慮與環境之間的距離,具有一定的復雜性,還是要人工主觀判斷設計為主。但是,在一些特定場景下可實現一定程度的自動化,例如,末端線束自動批量創建、線束按規則自動調整、線纜自動敷設等。

末端線束自動批量創建——自動批量創建末端線束分支與電氣元件的連接。
過卡箍線束自動調整——對于過卡箍的多根線束分支,可實現按規則自動調整剝離。

線纜自動敷設——基于已連通的電氣元件和線束通道,可使物理導線或線纜按照最小路徑批量自動敷設。對于多路徑通道網絡場景,可根據業務需求對線束通道以及線纜設置的隔離代碼,并配置相應的業務規則,實現基于隔離規則的自動敷設。

展平出圖設計自動化

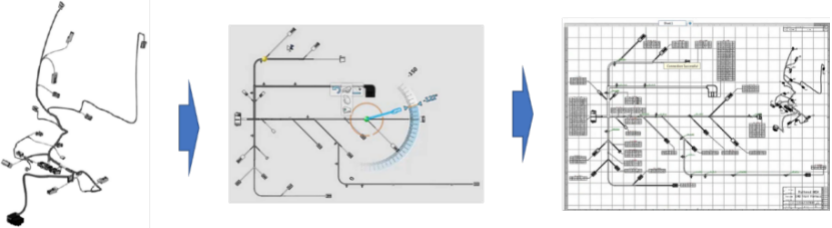

基于三維線束安裝模型,基于展平業務規則可實現1:1的一鍵自動化二維展平;基于展平模型可進一步一鍵自動化生成制造圖紙,制造圖的符號、標注等完全基于模板配置自適應表達。


3.3 自動化設計檢查
確保上游輸出數據的完整、正確,是保證下游能夠開始正確設計的前提。所以從設計開始至結束整個過程中需要在不同的階段做相應的檢查工作——即早發現問題早治療。那么直觀、快速、全方位的自動化檢查工具,使得多次重復的檢查工作變得容易,避免遺漏。例如,一致性檢查、連接性檢查、干涉檢查、版本檢查、重量分析等。

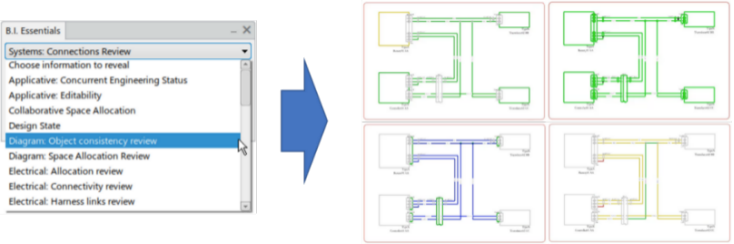

BI智能檢查
直觀、快速的檢查,檢查結果直接以不同顏色顯示在當前模型上。適用于快速的、全局粗略的檢查。例如,原理圖連通性檢查、原理圖與線路圖映射檢查、線束配置檢查等。


PLM客制化檢查

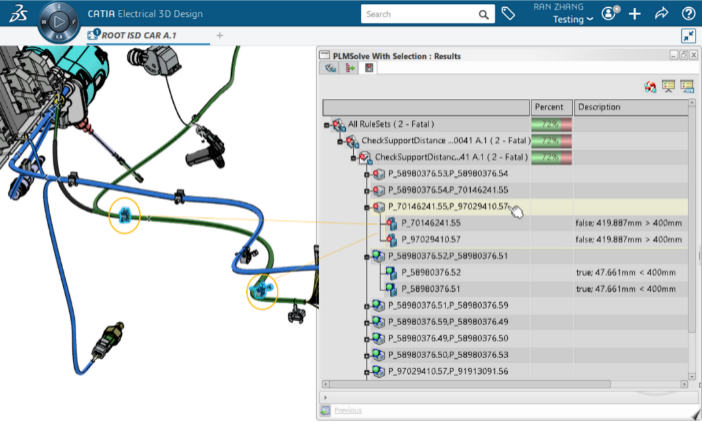

根據檢查內容,使用知識工程腳本定制檢查項,檢查結果以列表形式展示在當前界面,且檢查結果可快速定位至對應的模型對象。適用于快速、可交互詳細的檢查。例如,卡箍支架間距檢查等。


客制化檢查報告

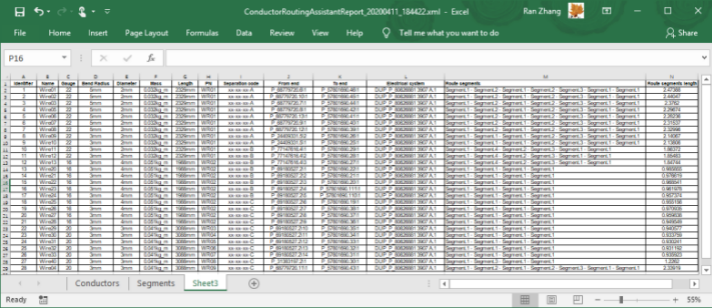

根據檢查內容,使用知識工程腳本定制檢查項,檢查結果以報告形式(xml、excel等)輸出至本地。適用于全局的、詳細的檢查。例如,原理圖或三維BOM檢查,以報告形式查看設計對象及所有關注的屬性明細。


總結
在新智能互聯網時代,萬物互聯。達索系統新一代的3DEXPERIENCE平臺注定要成為工業設計及制造領域的智能化大腦,互聯所有用戶終端,共享知識經驗,最終達到人機合一。電氣系統設計的智能化只是3DEXPERIENCE平臺能力的冰山一角,而且深度智能化道路也尚未終止。搭上3DEXPERIENCE平臺這輛快車,加速器企業數字化轉型。
