摘要
隨著人工智能、信息技術、互聯網技術等智能化技術的加速應用,我國智能化游艇也在迅速發展;目前客戶對游艇的豪華性與智能化提出了更多的需求,隨之游艇的系統復雜程度也在大幅提升,這給游艇的設計與建造管理更多的挑戰。
本文將介紹達索系統3DEXPERIENCE平臺針對游艇行業解決方案,一種基于云平臺的游艇設計和建造解決方案, 讓游艇制造商設計與建造的整個過程在一個協同的工作環境中,使建造者可以設計與建造更為復雜的游艇,同時更加敏捷地響應客戶的需求,從而能更快地將其產品投放市場。
本文將會從游艇產品管理,項目管理,游艇概念設計,游艇結構設計,游艇系統設計、游艇內裝設計、游艇生產制造七個方面簡單介紹達索系統3DEXPERIENCE平臺針對游艇行業的解決方案。
01
游艇產品管理
3DEXPERIENCE平臺解決方案有一系列功能來支持游艇產品管理、產品與流程的優化,使企業把人員、流程、內容和系統聯系在一起,貫穿游艇產品全生命周期。
游艇制造商需要在整個游艇的開發過程中跟蹤與管理客戶的需求,確保交付符合船東要求。3DEXPERIENCE平臺提供的產品管理解決方案,可以有效地幫助企業管理游艇技術規格,產品工程BOM,工程變更,以及產品配置等信息。

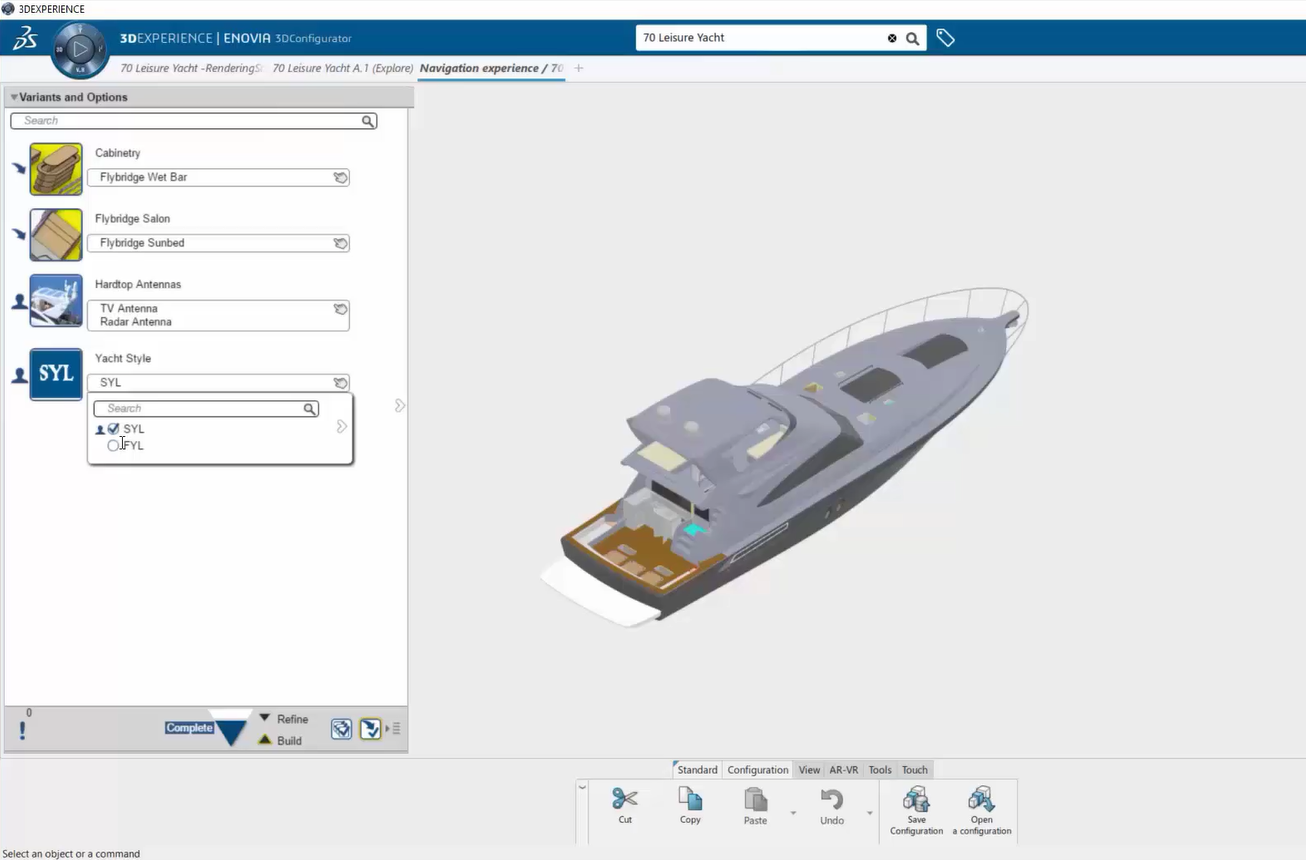

3DEXPERIENCE平臺提供的配置管理功能,工程師可定義不同零件與總成的“技術特征”,例如:“發動機”的技術特征可能對應著多個不同型號的發動機,此技術特征可驅動設計和產品開發過程;在開發新船型時,工程師可快速根據客戶要求,通過選擇不同的技術特征,快速搭建游艇產品BOM結構及自動生成游艇3D數模,快速的重用通用設計。
02
游艇項目管理
隨著游艇的豪華程度增加,船舶項目的管理也變得越來越復雜,項目涉及眾多的活動,以及大量的內部和外部資源,在整個游艇項目生命周期中,能有效的管理項目的能力變的至關重要。

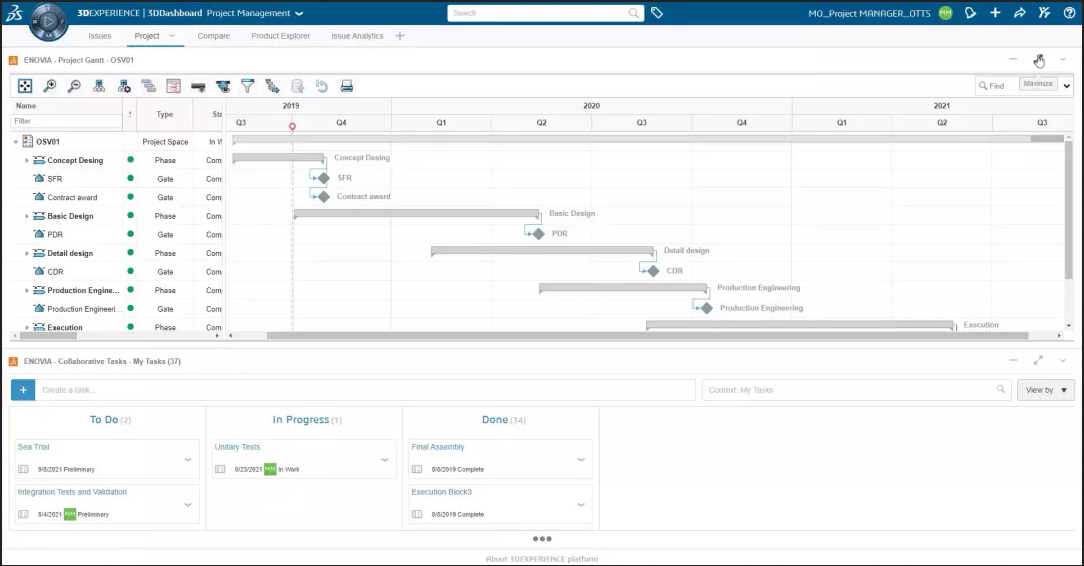

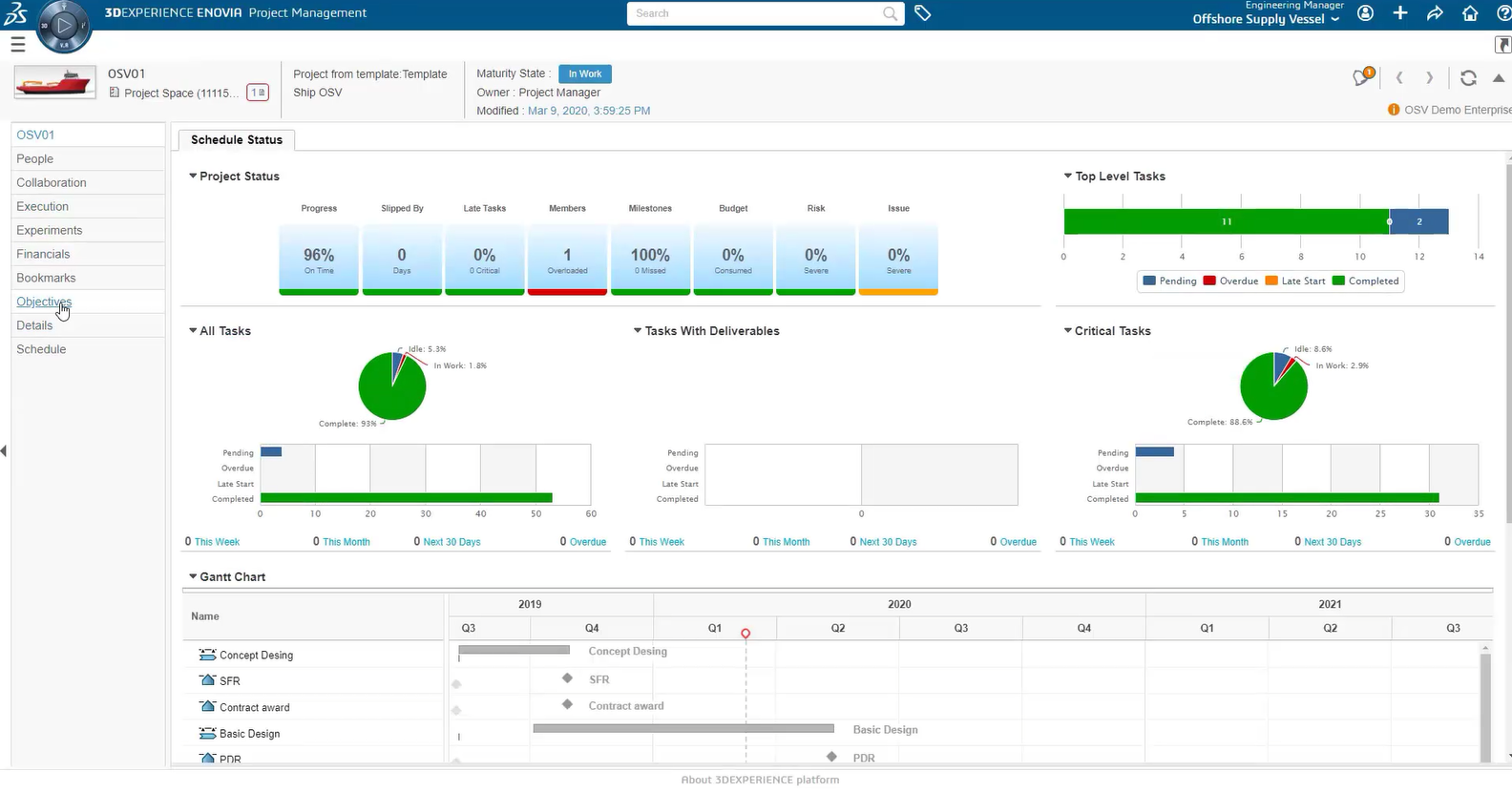

3DEXPERIENCE平臺提供了高度協作的環境,可幫助項目經理計劃、安排和管理項目任務及活動,輕松高效地管理任務所需的資源,以確保項目進度。一體化的平臺可以使他們立即獲得與游艇設計過程相關的任何活動或任務的狀態反饋,從而可以實時監視項目執行情況。
03
游艇概念設計

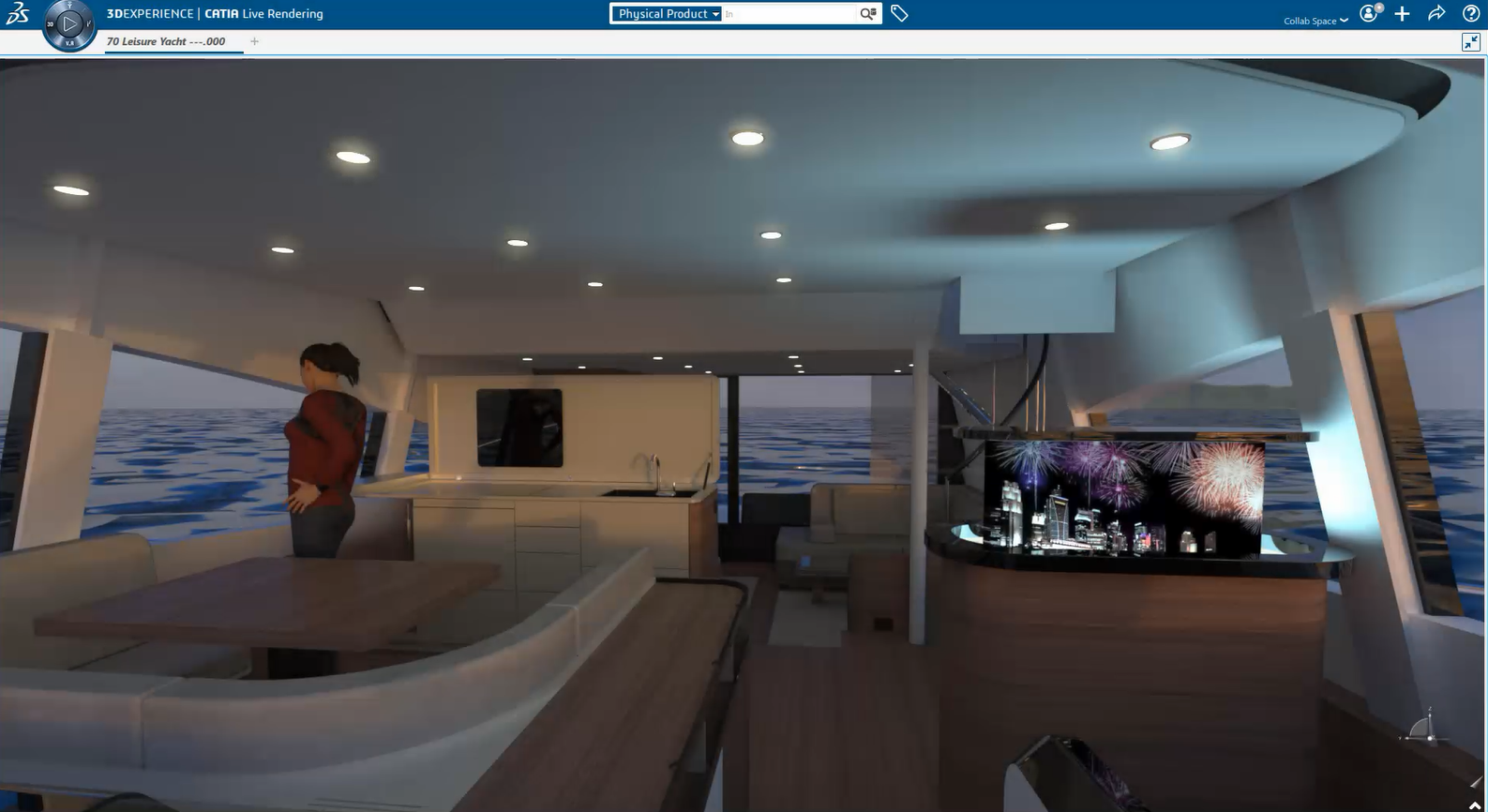

3DEXPERIENCE平臺提供強大的3D設計能力,能支持游艇設計師在三維虛擬空間中探索創意方案,游艇設計師可利用3DEXPERIENCE完成游艇概念設計、詳細設計以及生產設計;游艇概念設計的3D數模可直接用于詳細設計以及生產設計,無需格式轉換,保持了數據的連續性。
利用3DEXPERIENCE平臺提供3D產品渲染以及2D工程圖功能,設計師設計的3D游艇模型可直接用來生成高分辨率效果圖,或用來生成總布置圖等2D工程圖紙。
04
游艇結構設計
目前中小型游艇主要結構材質使用復合材料制作,中大型游艇也有使用鋁質與鋼質材料生產的,無論是哪一種材料,3DEXPERIENCE平臺都提供了完整的結構設計解決方案,船體工程師可使用3DEXPERIENCE平臺快速設計船體結構,本文以小型游艇常用的復合材料為例介紹在3DEXPERIENCE平臺上進行游艇結構設計。
4.1 游艇復材設計
3DEXPERIENCE為游艇復合材料設計提供了解決方案,貫穿概念設計到詳細設計階段。工程師在初步設計階段,也能考慮到產品的可制造性,無需等到生產環節,從而大大縮短了設計時間。
船體鋪層的創建和管理是一個復雜的過程,3DEXPERIENCE復合材料設計模塊提供了高效的鋪層建模方法,可以根據法規要求自動生成鋪層。鋪層建?;?D數模,通過可視化的纖維布置方向,預測在制造過程可能出現復合材料的起皺或凸起;從而使設計工程師在設計階段就及時地考慮到產品的可制造性,同時設計的3D鋪層可快速生成相應的2D工程圖信息。
設計師可以在設計過程中分析復合材料的強度,并了解每個區域和網格的板厚以及應力分布情況,纖維密度管理變得更容易、更精確。3DEXPERIENCE平臺具備使用知識工程規則來驗證設計的能力,也驗證鋪層的正確性,可確保設計符合法規要求。
05
游艇系統設計

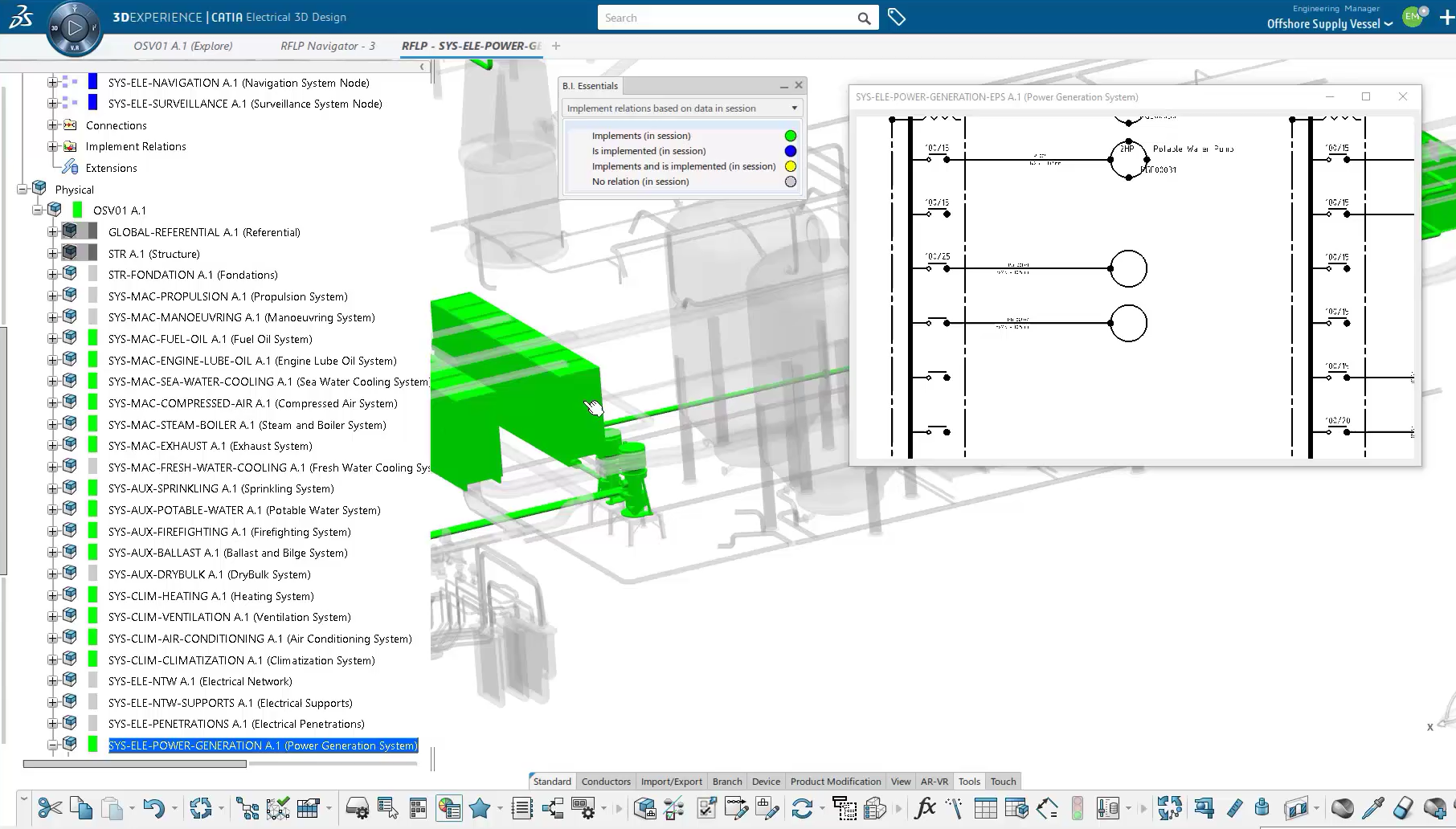

3DEXPERIENCE平臺支持復雜的管道和電氣系統的設計,能完整支持游艇電氣系統與管路系統從概念設計到詳細設計的業務流程,支持從2D原理圖到3D數模的設計過程,并可通過2D原理圖來驅動3D數模布置。

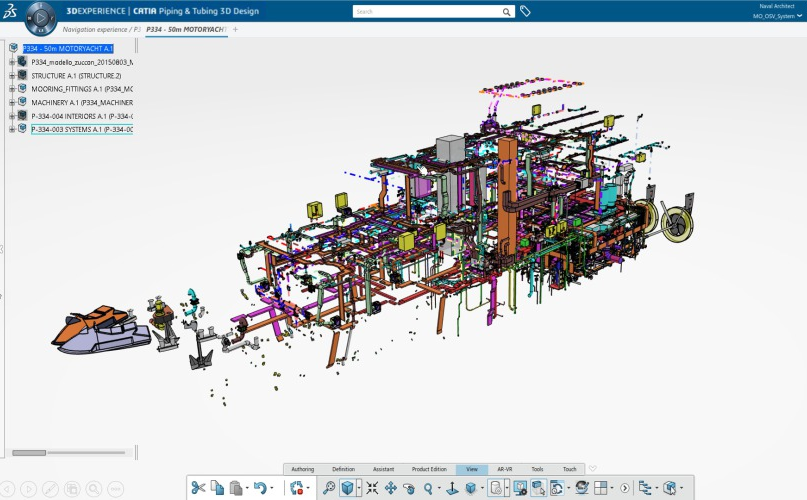

通過3DExperience平臺的基礎功能,眾多工程師可在平臺中協作進行游艇系統設計,系統工程師可在3DExperience平臺中輕松布置游艇電氣、管路與HVAC系統的3D設備模型,以及布放電氣與管路的通道、托架與支撐件,設計的數模并可以生成相應的2D施工圖紙以及報表用于現場生產制造。
06
游艇內裝設計
3DEXPERIENCE CATIA提供的強大的2D草圖和3D創意設計功能,內裝設計師可在虛擬空間中探索室內設計方案,從概念設計到細節設計,直到達到制造所需的細節。

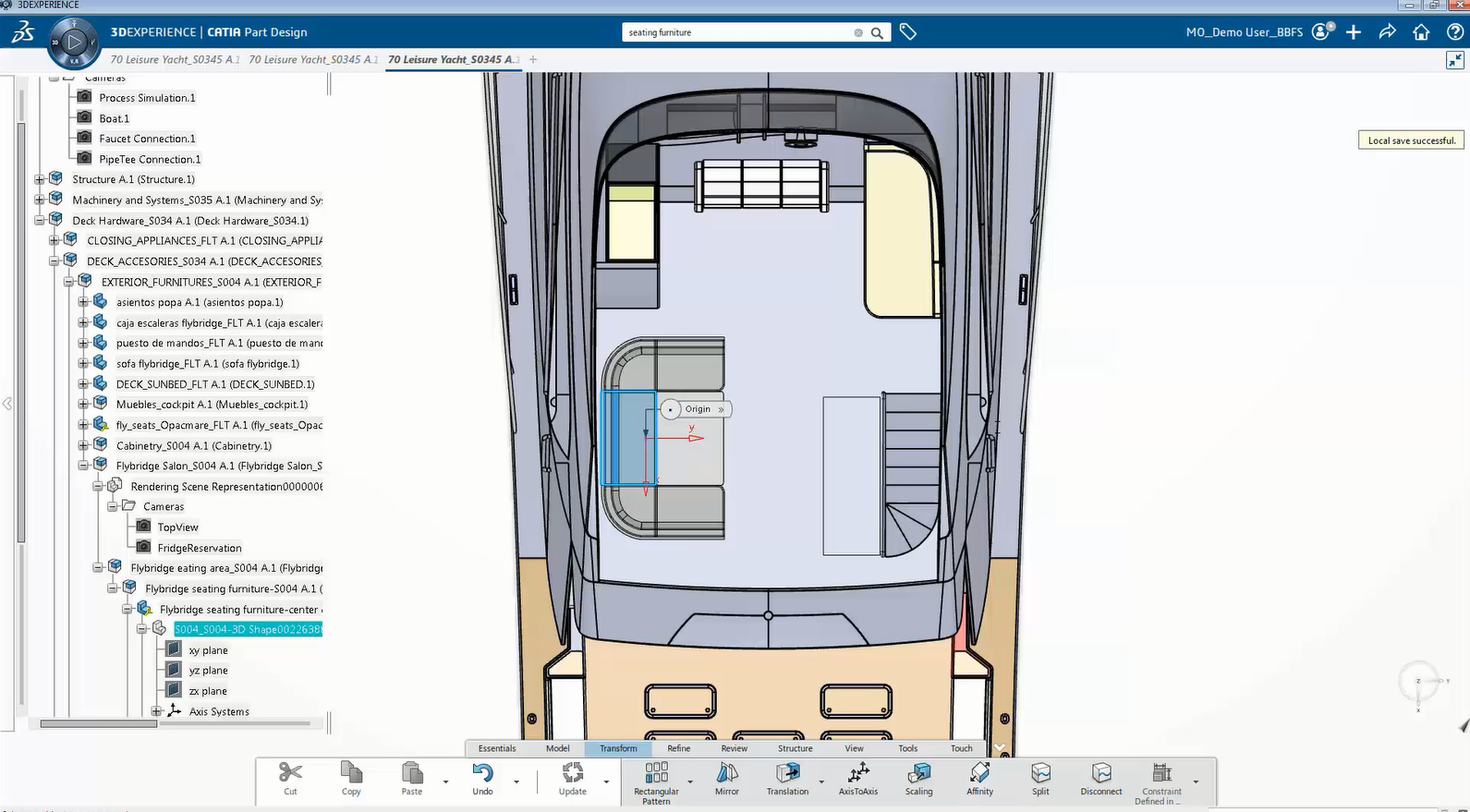

3DEXPERIENCE CATIA提供強大的3D參數化建模能力,內裝工程師可將常用的設計特征制作成模板,模板可快速進行設計重用,比如內裝的墻板、門柜、家具、沙發等可創建為模塊化模板,可快速根據給定的參數、船型、以及曲面特征作為輸入條件,快速生成相應的模型并布置到模型中,并可快速根據3D數模生成相應的2D工程圖,這可以大大縮短零件設計的時間。
07
游艇生產制造
7.1 制造仿真
3DEXPERIENCE DELMIA在船舶行業已經成熟運用,為企業工藝規劃、成本管理等提供了強有力的支持,并取得十分明顯的效果。

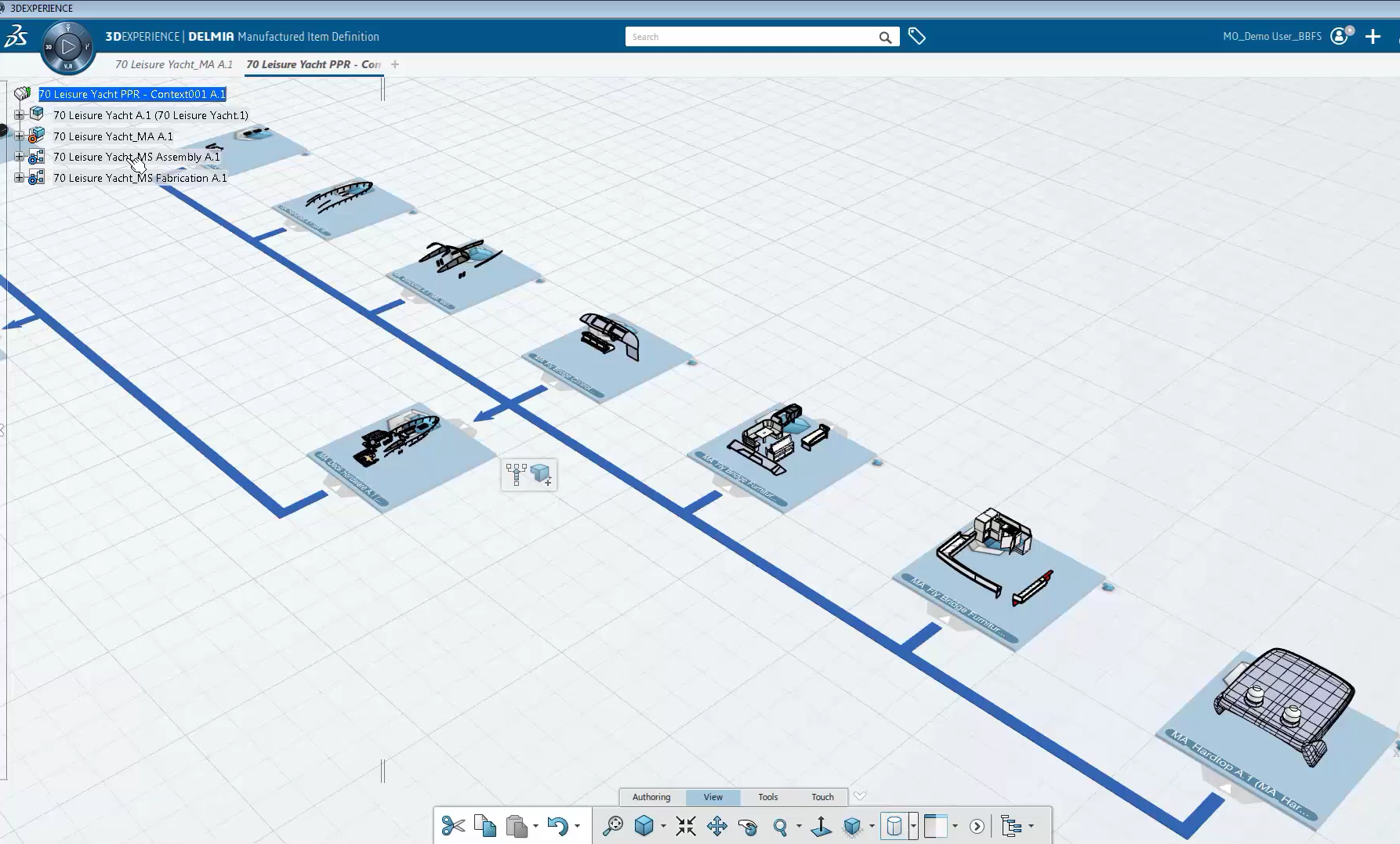

3DEXPERIENCE DELMIA提供了有效的裝配結構瀏覽和高性能的可視化工具。充分利用三維數據,實現在產品3D數據基礎上的3D工藝規劃,并對游艇的生產過程、產品的裝配過程、生產的規劃進行3D模擬并驗證。可以直觀的在虛擬環境中用于發現實現潛在的生產問題,提早發現問題,避免問題出現。
同時,制作的工藝文件能生成3D安裝手冊,維護手冊與培訓手冊等,提高裝配質量的同時,縮短生產準備過程。
7.2 模具制造
3DEXPERIENCE能夠支持工程師完成船體模具的設計與制作,強大的工程同步功能,能夠使設計與制造同步,同時設計的變更,可快速驅動生產調整。
對于使用木模的情況,3DEXPERIENCE可幫助工程師完成木模的設計,同時生成板材的套料圖;對于使用NC加工的情況,3DEXPERIENCE也可幫助工程師完成模具設計,同時對模具的NC的加工過程進行仿真。
7.3 復合材料加工準備

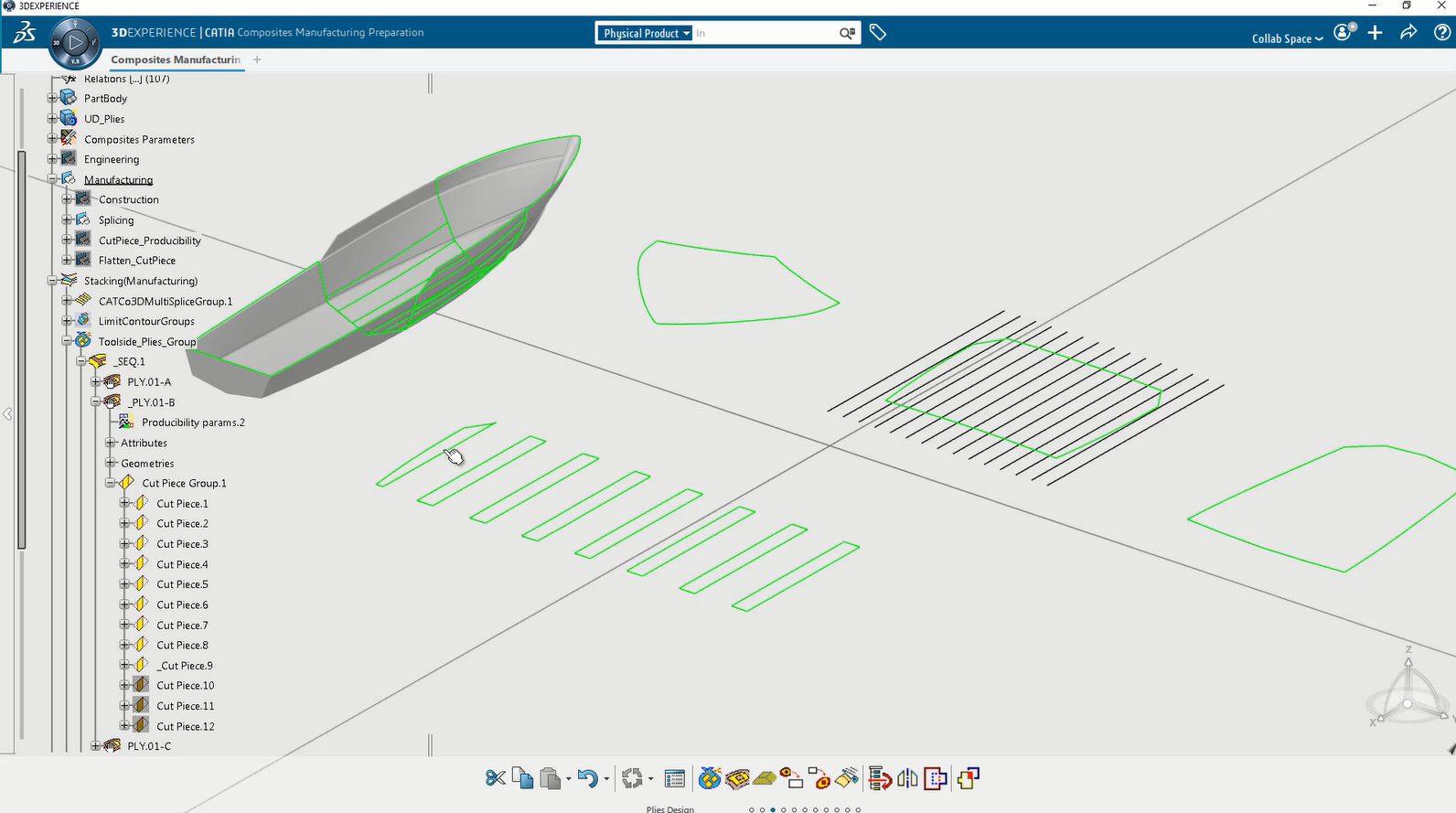

3DEXPERIENCE能夠確保所有復合材料零件的制造,游艇制造工程師將有效的制造信息輸出,可輸出的外部文件為DXF 格式的2D 展開圖和IGES 形式的3D 鋪層制造信息;3DEXPERIENCE能夠確保生產制造系統,如使用激光投影等方式提高生產效率和縮短鋪層時間。
結語
基于3DEXPERIENCE平臺的游艇行業解決方案,游艇公司能設計出更為創新與先進的游艇,來提高其競爭力,為客戶提供更好的體驗。
3DEXPERIENCE平臺可以協助各專業工程師完成游艇的概念設計、詳細設計以及生產設計,同時游艇設計過程中采用更多模塊化方法,可確保在項目?jī)?nèi)和項目間設計有效重用,大大提高設計效率,節省建造成本。
3DEXPERIENCE平臺提供了高度協作的環境,為專業的并行設計提供了統一的工作環境,可以輕松、高效的幫助公司完成游艇設計到生產的管理。
