協同設計之開孔管理
發布時間: 2021.07.08  點擊:2373 次

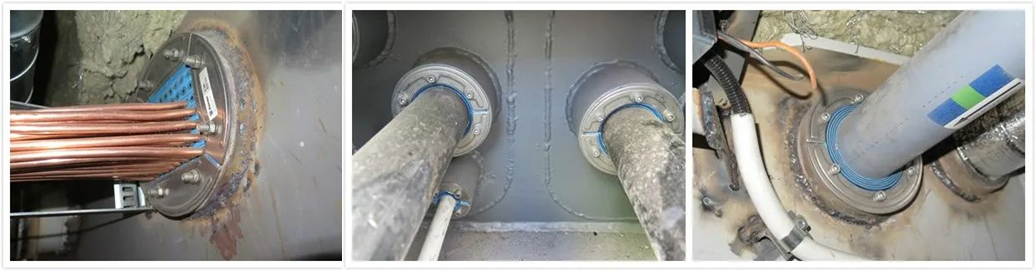

在船舶設計和建造過程中,需要在船體結構上開設各種類型孔洞,以滿足系統專業的電纜和管道等跨艙室連通。提高設計階段結構的預開孔率和正確率,能夠提高后續現場施工的效率和降低現場的返工率。船體結構的預開孔,是指在生產設計階段,就完成開孔的形狀、尺寸和位置等詳細設計和圖紙的表達。在板材零件的數控下料時就可以完成開孔,能夠減少現場手工開孔工作量,提高建造效率。

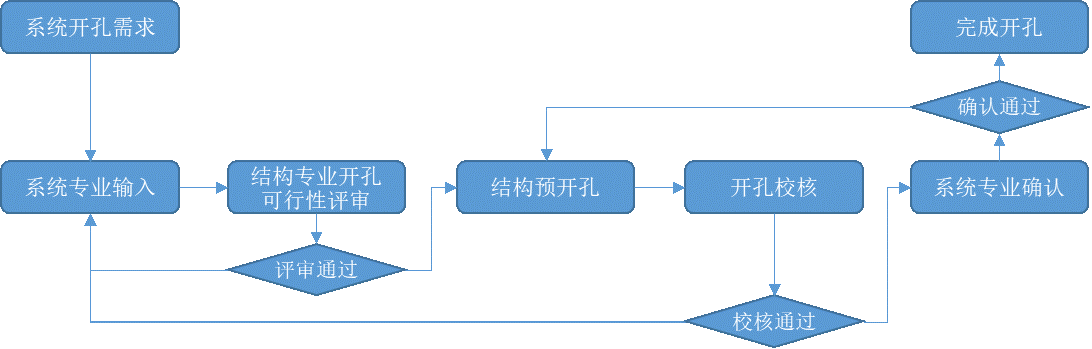

然而,在提高預開孔率的前提下,還得保證開孔的正確率。因?yàn)轭A(yù)開孔相當于把現場開孔工序前移到生產設計階段,如果在設計階段發生錯誤,會直接導致生產現場無法安裝,造成返工。因此,必須要以嚴謹和規范的流程來管理各專業之間的協同開孔設計。


01

3DE協同設計解決方案

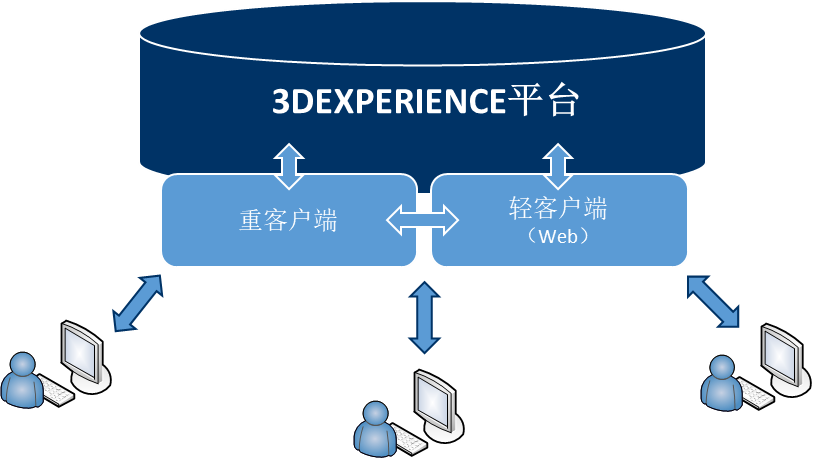

3DEXPERIENCE平臺提供了一個單一數據源的強大的集成環境,可以使不同的角色、專業之間進行協同設計。設計師可以通過不同的入口登錄3DE進行設計和審核,得益于平臺的數據源唯一,使得不同的人員可以實時的訪問到最新的數據,達到真正的在線協同設計和審核。重客戶端供設計師進行具體設計、仿真工作,輕客戶端可以供設計師和審核人員進行流程管理、設計成果評審等在線協同溝通工作。




基于3DE平臺的協同設計解決方案可以滿足開孔管理流程需要,包括各個專業的總體布置、詳細建模、協調評審、結構強度校核、優化修改、輸出生產圖紙等。




下文將詳細描述基于3DE是如何進行開孔管理協同設計的。


02

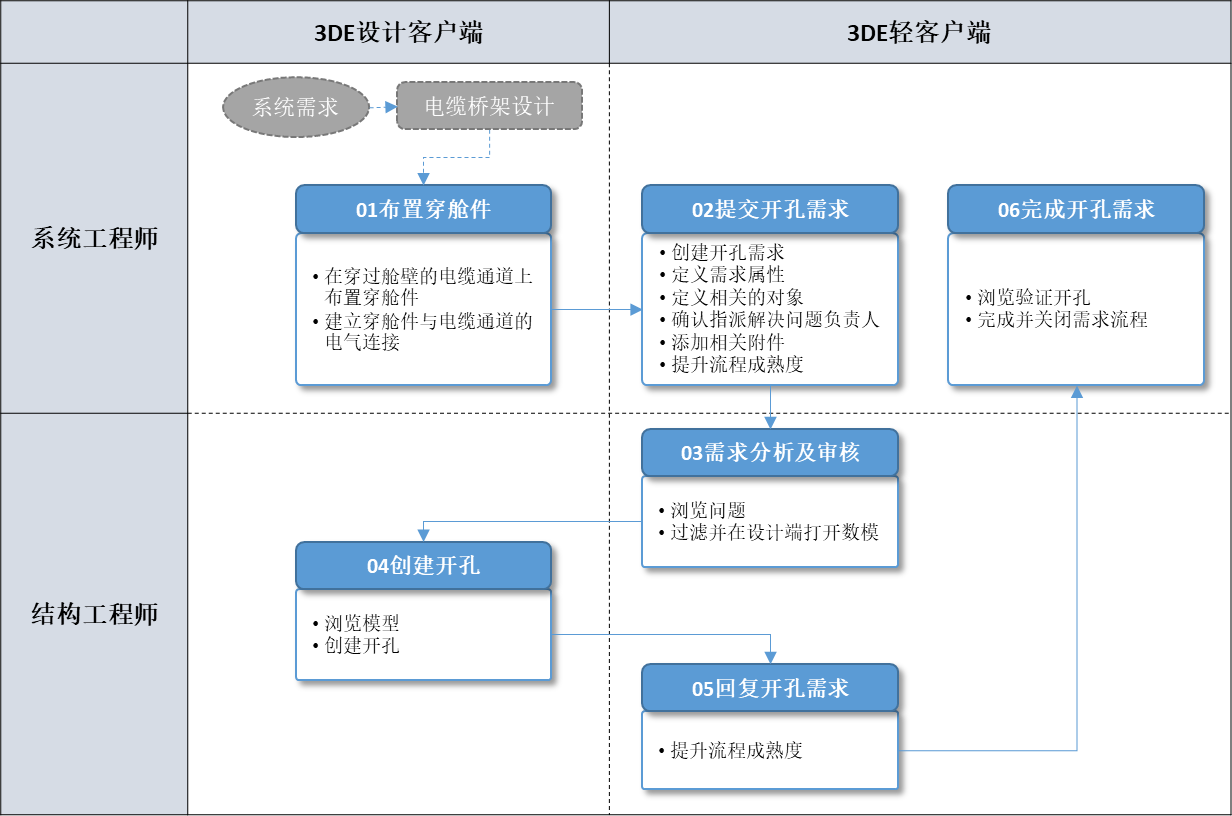

基于3DE開孔協同設計流程應用


場景描述:基于系統設計需求,系統工程師與結構工程師需要進行協作共同完成一次開孔設計?;陔娎|穿艙敷設需求,電氣工程師在電纜橋架穿過艙壁位置布置了一個穿艙件,并向該艙壁的負責人結構工程師提交了一個開孔需求。然后,該結構工程師接收了需求,分析了開孔的可行性并回復了該需求。




(1)布置穿倉件——系統工程師

基于電氣系統需求,電纜網絡需要穿過一個水密艙壁,因此需要在艙壁上做一個開孔。為了保證水密性,必須在艙壁的開孔處安裝特定的電氣穿艙件。首先由系統工程師進行電氣穿艙件的布置設計。

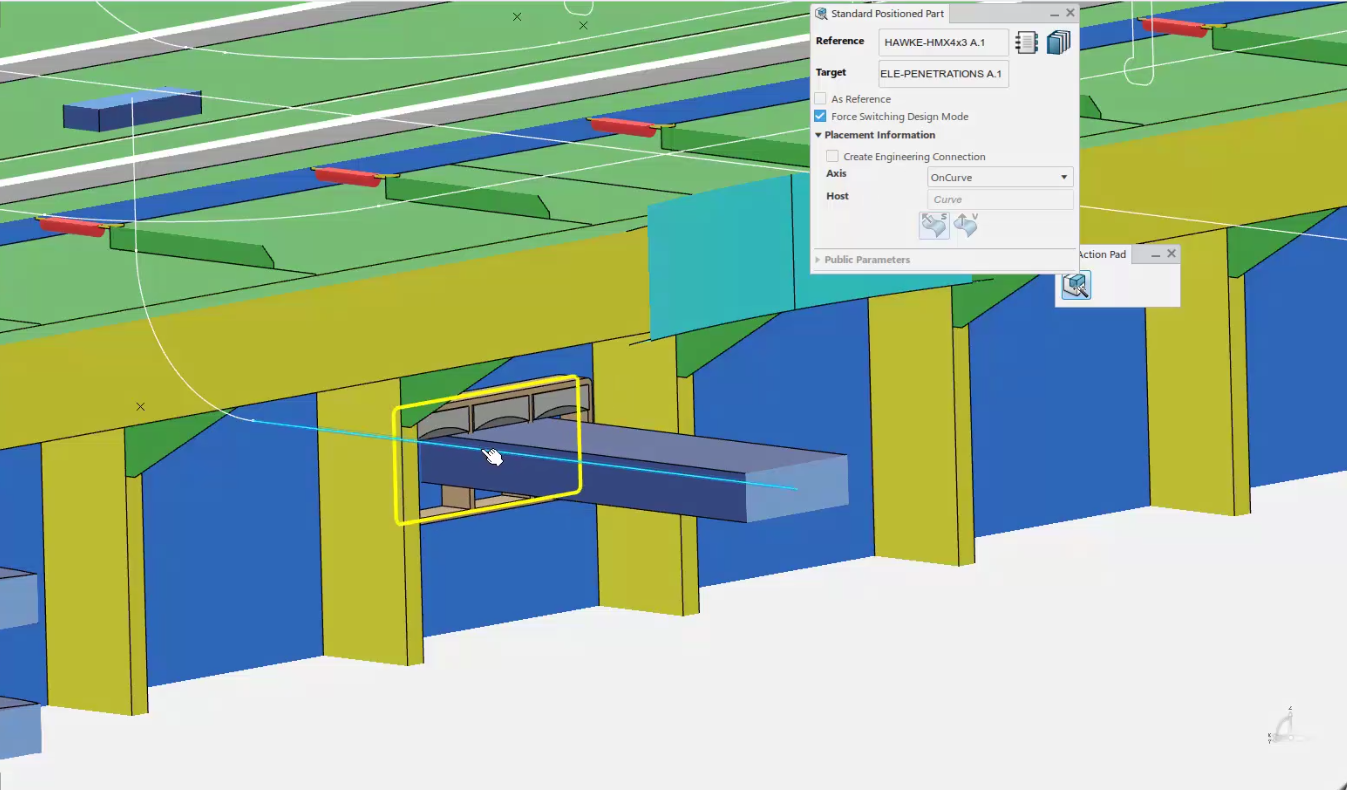

1)布置穿艙件

這里的電氣穿艙件定義及布置方案,采用了3DE中Hanger Design模塊的解決方案。即把電氣穿艙件定義為Standard Hanger類型以及連接點,并放入元件庫Catalog中。從Catalog庫中調用布置時,可以自動的捕捉到電氣通道中心線上,并定位放置到艙壁所在的肋位面上。


2)建立電氣連接

布置完的穿艙件還需要與電氣通道進行關聯,此關聯可以使穿艙件與電氣通道在物理層進行約束,在位置變更時可以進行聯動;另外,還在穿艙件與電氣通道之間建立了電氣聯通,電氣穿艙件可作為電纜敷設路徑的約束節點,在電纜敷設時可以通過設置填充率規則來約束通過的電纜量。

使用特定的命令可以很方便的建立穿艙件與電氣通道的電氣連接。并可以通過檢查功能可視化瀏覽電氣連通性。




(2)創建開孔需求——系統工程師

系統工程師布置完穿艙件后,如何向負責艙壁設計的結構工程師提出開孔需求,以及如何來建立和管理該需求。對此,3DE提供了問題管理解決方案,在網頁輕客戶端建立可追蹤的問題管理流程,可以快速的對問題需求進行提交、跟蹤、指派、設置優先級,能有效提升問題解決的效率和管理規范性。

下面由系統工程師創建并提交開孔需求。


1)創建開孔需求

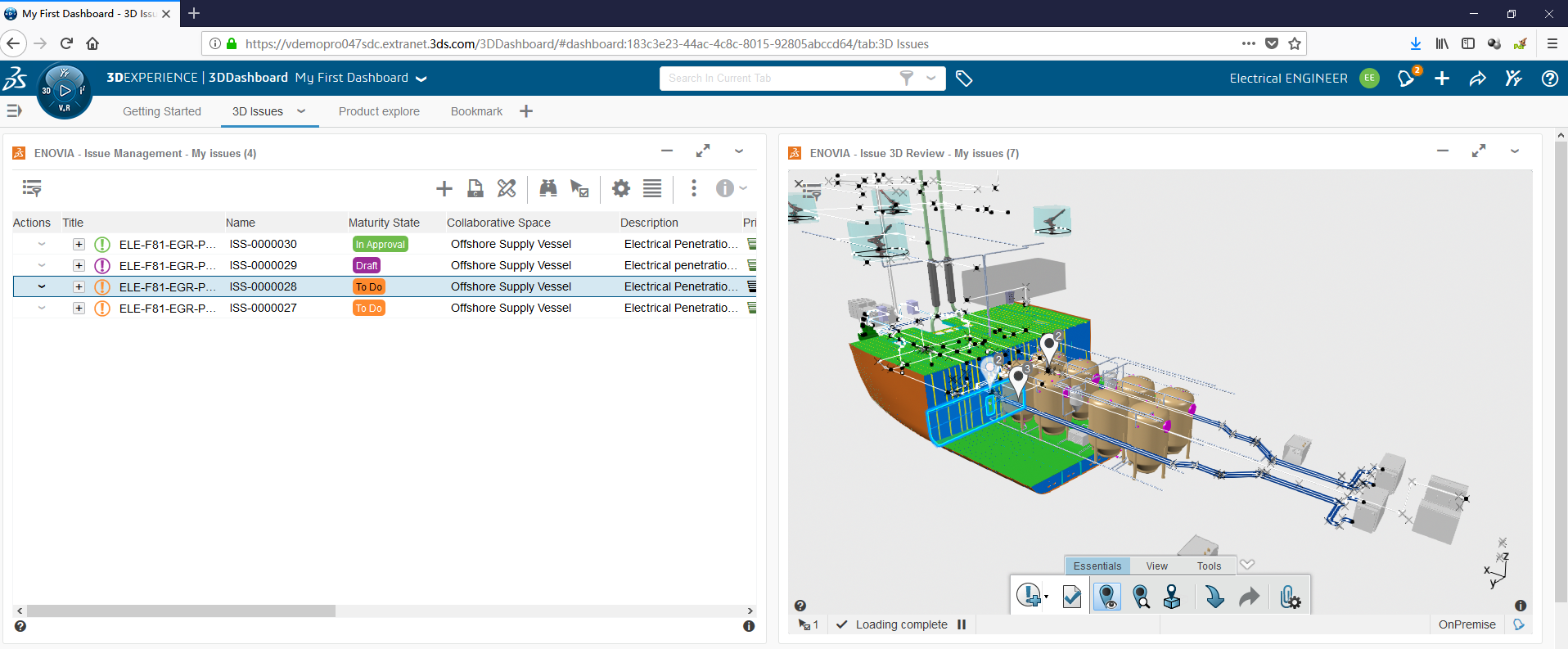

系統工程師登錄3DE網頁輕客戶端,進入到3DDashboard模塊。通過Issue Management和Issue 3D Review兩個模塊可以對應交叉瀏覽和管理與當前用戶的相關問題。

在3D窗口中定位到要開孔的位置,開始創建一個開孔需求問題。


2)定義需求屬性

開孔需求問題屬性定義包括名稱、需求描述、解決方法建議、優先級、截止日期等。


3)定義相關對象

即需要在什么對象上進行開孔??梢酝ㄟ^方便的在3D模型上點擊拾取皆可指定相關對象以及上下文對象。另外,也可以添加定義在開孔時需輔助參考的電氣貫穿件對象。


4)指派負責人

開孔需求需要提交指派給相應的負責人去執行。此處,系統會自動把要開孔的艙壁負責人指派為開孔負責人。


5)添加相關附件

為了使指派人更清楚的了解開孔需求,可以通過添加文檔、在線截圖等附件加以描述。


6)提升流程成熟度

完成開孔需求問題定義后,可以把問題流程的成熟度由“Draft”提升到“To Do”狀態,等待結構工程師接收該需求并提升到“In Work”狀態。




(3)需求分析及審核——結構工程師

結構工程師登錄3DE網頁輕客戶端,進入到3DDashboard模塊,可查看到來自系統工程師指派任務的消息提醒。


1)瀏覽被指派的任務和問題

3DE提供了強大的任務管理工具,當被指派或需要自己解決的問題需求時,系統會在任務清單中自動創建一個新的任務分配給自己。除了可以通過問題清單及屬性來管理問題,3DE還提供了與問題清單對應的3D視圖,可以更方便快捷的審核問題。


2)分析開孔需求并提升問題流程

結構工程師審核完需求后,經過驗證如果在此處無法進行開孔,或者系統工程師提供的信息不足,或者該需求還需要其他工程師一起參與驗證,則結構工程師可以在問題流程上“拒絕”該需求,同時可以添加拒絕的原因描述。此時問題流程的成熟度自動退回到“Draft”狀態,系統自動發送消息給到系統工程師,在系統工程師按照反饋意見進行完成修改后,可以重新把問題流程提升到“To Do”。

若結構工程師經過初步驗證后決定在艙壁上進行開孔,此時,結構工程師可以把問題流程的成熟度提升到“In Work”狀態,表達其正處于對開孔需求的執行過程中。首先,結構工程師通過使用過濾工具過濾出艙壁附近指定范圍內的相關模型,避免加載過多不相干數據。然后直接在網頁端啟動重客戶端程序,相關數據也自動加載打開。

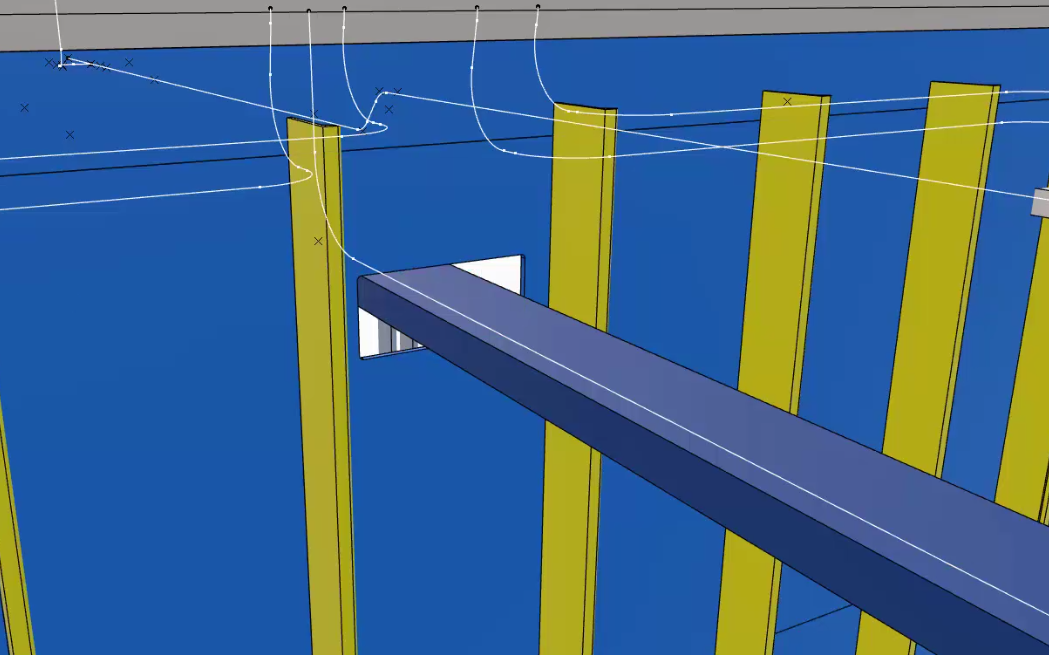

3)創建開孔并提升問題流程

結構工程師根據系統工程師的建議,直接引用電氣貫穿件零件內部的輪廓草圖數據執行開孔。當開孔創建、結構加強等所有的驗證分析工作完成后,結構工程師可以把問題流程成熟度繼續提升到“In Approval”狀態,此時該問題流程會反饋給系統工程師等待確認。





(4)確認完成開孔需求——系統工程師

系統工程師在3DE網頁輕客戶端,接收到任務消息提醒,并查看反饋回來的問題描述。同時也可以在3D模型中進行查看審核開孔完成情況。


1)分析并審核開孔完成情況

若發現開孔不滿足要求,則系統工程師需要在問題流程上“拒絕”該任務提交,同時可以添加拒絕的原因描述。此時問題流程的成熟度自動退回到“In Work”狀態,系統自動發送消息給到結構工程師,在結構工程師按照反饋意見進行完成修改后,可以重新把問題流程提升到“In Approval”
