引言:在如今企業市場競爭劇烈的大環境下，產品的生命周期逐步變短，這是絕大多數企業正在面臨的問題之一。企業要在同行業中保持競爭力并能夠占有市場份額，就必須不斷地開發出新產品，并快速推向市場，應對多變的市場環境，滿足客戶個性化需求。因此，創新產品不僅能夠使企業在現有市場上獲得成功，也能夠在新的市場中獲得成功，從而創造更長遠的未來優勢。若新產品不能成功地占領市場，則將使企業損失市場份額，進而失掉盈利能力和競爭優勢位置。
產品開發工作需要對產品系列、產品功能、產品的質量特性及成本、產品發展的步驟等做出決策；產品制造過程對于形成產品的功能、質量、成本有很大影響。這兩項工作是生產運營系統設計的前期任務，對企業的經營效果影響很大，風險也很大。

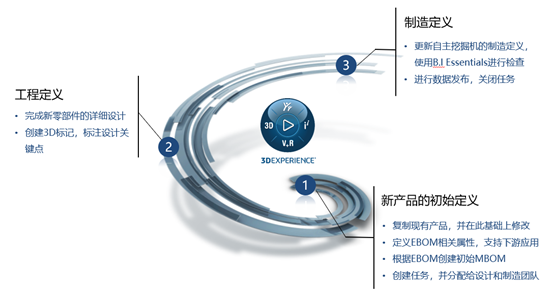

本文以一個建筑設備公司開發自動挖掘機的新產品為例，展示了在3DEXPERIENCE平臺中如何跨工程和制造學科進行協作。如下圖所示，通過新產品初始定義、工程定義、制造定義三個步驟快速完成了新產品的定義及發布。
01、新產品的初始定義—產品經理3DEXPERIENCE平臺提供了一系列可視化工具，讓產品經理在網頁端快速查看現有產品的幾何形狀、工程定義EBOM和制造定義MBOM。
產品經理可以對現有的產品優化重用，進行必要的修改，快速創建一個新的產品。通過Engineering Release應用程序提供的高級復制功能，用戶可以根據需要，對現有產品下的組件進行選擇（復制、重用或刪除），快速創建一個新的挖掘機，并在其下方插入新的待開發的零部件。通過這種方式，節省產品定義時間并提高零部件的重用。

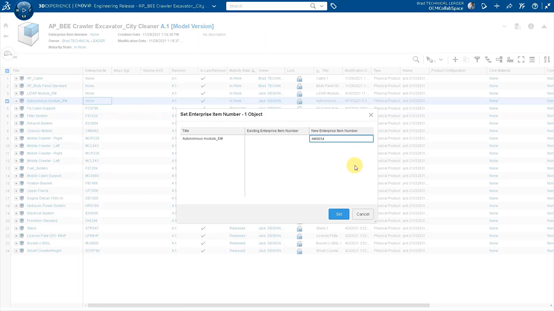

完善初始的EBOM，打開創建成功的新產品EBOM，根據公司戰略，定義零部件的制造/采購屬性，并在工程項目上設置企業項目編號，采購部門可以根據這個信息啟動零部件的早期采購。

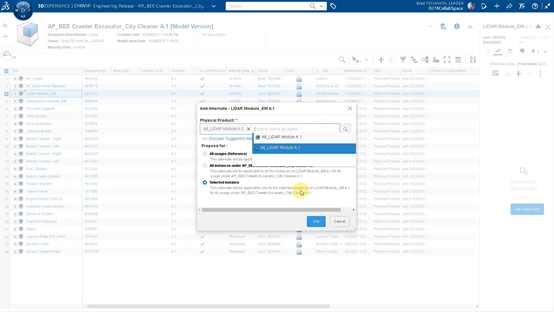

為相關零部件確定相應的替代件，用以支持下游ERP等系統的應用。
經過所有的更新和修改，產品經理完成對新產品EBOM的定義，將所有權轉讓給了設計團隊， 將工程項目的設計權限分配到相應的負責人。
3DEXPERIENCE平臺提供了從3D設計數據中直接定義、管理和更新MBOM的能力，產品經理利用Manufacturing Items Management應用程序生成一個初始的MBOM，并將其所有權轉移給制造團隊。
使用Collaborative Tasks應用程序，并將任務分配給設計和工程團隊，以完成工程和制造定義。通過簡單的任務管理機制，提供團隊之間的協作、工作分配、交付和數據交換的管理。
02、工程發布—產品設計工程師設計工程師，登錄到系統，在Collaboration Tasks應用程序中接收到分配給他的設計任務將自動挖掘機組件拖放到Product Structure Editor應用程序中，并檢查其幾何形狀。在Product Structure Editor應用程序中設計師還可以創建新的零部件，編輯產品結構，查詢零部件的屬性、規格、材料、關聯的圖紙、文檔等信息。
通過Product Structure Editor應用程序，在網頁端設計工程師就可以修改產品經理插入的新部件的位置，無須使用CAD軟件。當然也可以通過平臺啟動本地CAD應用程序打開零件，修改零件的幾何圖形，并將更改直接保存到3DEXPERIENCE服務器。
3DEXPERIENCE平臺提供了基于2D和3D數字模型進行溝通和更高效協作的工作方式，設計師在3D Markup應用程序中打開了更新后的自動挖掘機組件，并為自動挖掘機上的更改創建了回顧幻燈片。他將3D標記作為交付物添加到指定的任務中，這樣任務的相關人員可以快速了解到此項任務的關鍵點。
結束了設計工作，設計師將任務狀態推到In Approval，并通過分享內容，讓制造團隊可以快速訪問到更新后的設計數據。
03、制作發布—制造工程師制造工程師，登錄到系統，在Collaboration Tasks應用程序中接收到分配給他的設計任務，將初始的MBOM定義拖拽到Manufacturing Items Management應用程序中。

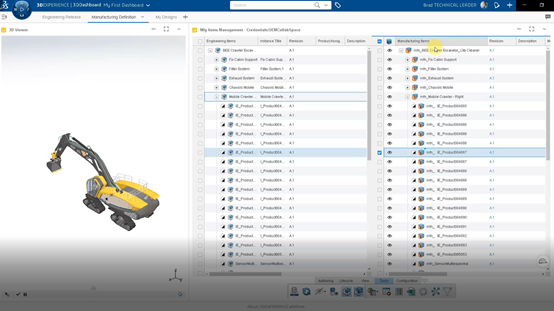

在Manufacturing Items Management應用程序中，制造工程師可以在3D的環境中查看對應的EBOM，并根據制造流程的需要調整MBOM。在Manufacturing Items Management應用程序中提供了B.l. Essentials信息智能分析工具，可以檢查EBOM中的零件在MBOM中的使用情況，通過顏色標簽，在BOM的結構樹上標識出來。幫助制造工程師快速發現EBOM的變更對MBOM的影響，檢查其工作的正確性。
在完成制造定義之后，制造工程師將任務提升到In Approval。經過審核批準后，完成新產品的制造定義發布，交給下游生產制造部門生產。
04、結語3DEXPERIENCE平臺提供了高度協作的環境，它使開發團隊能夠有效地一起工作。團隊成員通過瀏覽器就可以在任何時間、任何地點和任何設備上安全地訪問產品數據，查看3D模型以及相關的信息。通過簡單的職責分配建立任務，并對任務進行跟蹤、共享和執行，確保最終完成所有必要的工作，加快了開發過程和協作。
3DEXPERIENCE平臺為工程、制造提供了統一的工作環境，設計工程師利用已有的產品為新產品進行工程定義，制造工程師可以創建一個制造定義，并將其鏈接到現有的工程定義，利用平臺高性能3D可視化和多學科協同設計功能，減少了設計和工程開發驗證的時間和工作量。當數據發布后，3DEXPERIENCE平臺可以根據需要生成BOM報表來支持下游流程，所有的信息都匯集在3DEXPERIENCE平臺的一個單一數據庫中，將設計、變更、優化、驗證、制造等產品生命周期流程無縫式的融合起來，從而消除了效率低下的問題，快速實現產品的創新迭代。
