【建筑結構設計白皮書】建筑、工程與施工中的仿真
發布時間: 2022.06.13  點擊:2275 次



建筑、工程與施工中的產品、自然與生命

土木工程迎來蓬勃發展的高潮。幾天前還是概念的創新性建筑,例如超級高鐵、海底酒店和定制3D打印建筑物等,正在走出幻想空間進入現實。這些新穎的建筑或是用于在自然環境中輸送人類,或是保護人類免受自然環境傷害,或是便于人們與自然環境進行交互。這些建筑所擁有的共性是產品、自然與生命間的微妙關聯構成的。對樓宇、橋梁、隧道和水壩等常規土木工程建筑,存在相同的情況。圖1所示的是一種創新性鋼網殼結構,是為2010年上海世博會建造的“太陽谷(Sun Valley)”建筑之一。


圖1:為2010年上海世博會建造的鋼網殼結構。
圖片提供方:上?,F(xiàn)代建筑設計(集團)有限公司

我們需要綜合性地思考產品、自然與生命,不僅是為開發創新性設計,也為提供理想的功能、確保安全和維護生態健康的可持續性。因此在規劃大型工程項目的過程中,例如城市開發、大型交通運輸項目以及水壩和灌溉工程,需要將產品、自然和生命的作用結合起來考慮。我們?cè)撛鯓硬拍茉谕聊窘ㄖ脑O(shè)計過程中將產品、自然和生命結合起來?這需要通過現實仿真來完成。這種仿真能夠反映精確幾何構造和材料屬性、物理和自然過程的逼真表達以及根據人們經驗做出的合理預測。這種仿真除了需要滿足保證建筑安全性的重要需求,還需要反映建造過程和施工順序,可靠地估算建造成本和維護成本。

共同的行業挑戰

大型建筑項目由于建筑過程中發生意外事件或設計變更,常常造成成本超支和工程延期。眾所周知的,任何建筑項目都需要在成本、時間和質量間保持平衡,才能盡可能實現最終產品的盈利性、安全性和可持續性。

在建筑項目中,建筑師和結構工程師首先需要構思出適合于建筑預定功能的概念設計。需要明確可能的結構載荷,同時概念設計需要考慮這些載荷在結構中如何高效地傳遞并分配給地基。這一階段的任何錯誤或不當設計選擇都會給最終效果造成嚴重的時間與成本影響。如果結構組件是預制件,那么預制件和最終結構的設計需要依據制造預制件的難易程度,因其往往包含專門設計的新材料。此外還需要考慮這些部件的運輸和最終裝配過程。因此有必要在早期設計選擇如何影響建造過程、建造用時和建造成本開展完整研究。此外該研究需要迅速完成,而且也需要提供綜合全面的數據,以便讓建筑師和工程師正確地比較不同的概念設計。

在概念設計選定后,工程師需要構思足夠詳細的最終設計方案。當建造進入實施階段,建筑的部分部件可能需要在原始設計的基礎上做改動。在這種情況下,我們需要能夠迅速發現任何結構修改給最終產品的安全性和可靠性造成的影響。同時需要更新最終設計,并且關于后續修改的信息需要準確、及時地傳遞給施工現場的工程師。

仿真的作用

在建筑設計領域,虛擬或圖形仿真模型能幫助完成概念設計,將多種標準納入考慮范圍,例如布局、位置、景觀和光照。此外逼真渲染能用于提高設計表達的真實度,增加它們對客戶的價值。

在工程領域,虛擬表達能用于改善結構的幾何構型。這些構型隨后能用在計算分析中,以預測施加載荷和支撐條件下的結構變形與應力。在這樣的仿真分析完成后,可以顯示和核驗預測的數值。以這些數值為依據,工程師就能確定計劃結構的強度、穩定性和安全性,然后完成結構設計。

在施工領域,最終設計隨后用于使用合適的仿真工具進行材料評估、規劃施工順序、管理施工過程。

可以看出,仿真對任何土木工程項目的三個階段,即概念與建筑設計階段、工程設計階段和施工階段都有幫助。盡管這三個階段各有單獨的仿真工具可供選擇使用,但在項目的不同階段間傳遞信息時,可能發生信息缺失。因此土木工程項目需要能夠無縫地連接建筑、工程與施工階段的仿真工具。達索系統就能提供這樣的仿真工具。

達索系統在3DEXPERIENCE®平臺上提供的結構設計與施工(Structure Design for Fabrication)流程專門開發用于為工程師和建筑師提供統一功能,能夠虛擬地表達概念設計、開展工程分析、分析施工順序、整體管理多個建筑項目,同時保持對單個構建的追蹤。其為項整個項目提供一種獨特表達,能夠讓多名用戶同時進行遠程訪問,根據各自的需要獲取信息。任何構件的變更都能反映到整個項目中,包括對項目日程的影響以及對結構載荷和響應的可能影響。

除了在3DEXPERIENCE平臺上提供結構設計與施工(Structure Design for Fabrication)流程,達索系統還為復雜仿真與分析提供使用Abaqus®仿真軟件的解決方案,適合于預應力鋼筋混凝土、損傷結構仿真、隧道和地基基礎力學分析以及復雜結構的地震響應分析。在下面的章節中,我們將介紹部分應用Abaqus仿真軟件模擬橋梁和建筑物設計和施工的例子。

橋梁仿真

從達索系統CATIA®模型入手,使用3DEXPERIENCE平臺上的物理應用就能為橋面上列車移動等現象創建仿真模型和執行仿真分析。如圖2所示的例子。一個典型箱梁橋的雙平衡懸臂梁先進行網格劃分,然后進行有限元分析。讓一列標準的TGV列車通過跨距,在車輪位置施加適當?shù)妮S向荷載。車輪被視為質點,在質點位置因重力作用施加垂直荷載。定義質點與橋面板間的接觸條件,讓質點集沿橋面縱向平移,以仿真列車通過。

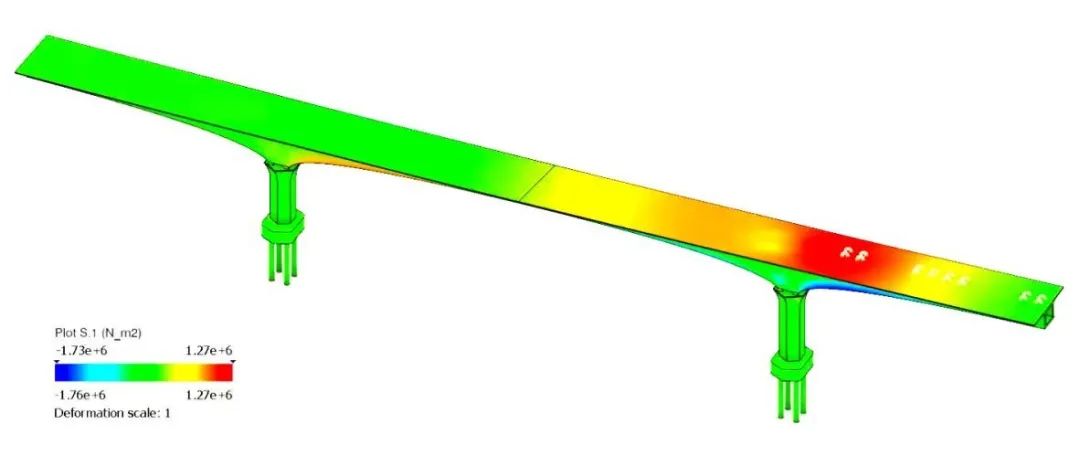

圖2所示的是列車產生的移動荷載沿橋梁縱向的拉應力分量云圖。由于列車的重量是由橋面的懸臂部分承擔,沿靠近橋墩的橋面表面可以觀察到高拉伸應力。盡管分析中對橋面只使用了彈性屬性,為獲得更逼真的結果,需要結合預應力鋼筋混凝土使用其他合適的材料模型。在需要預測橋梁對地震和極端荷載等場景的響應時,后者是必不可少的。

圖2:橋梁軸向拉應力云圖。拉應力由列車產生的移動載荷產生。

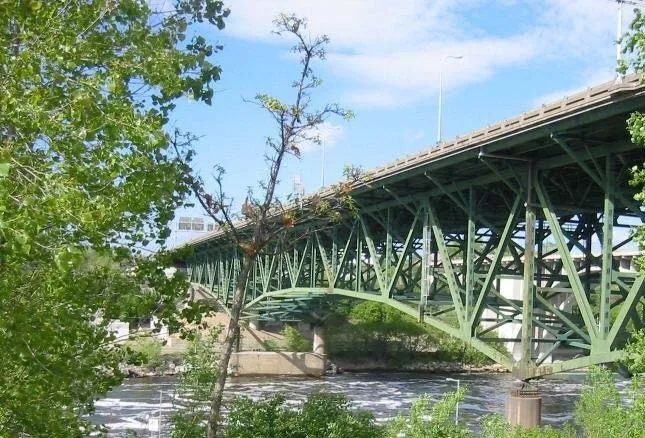

圖3所示的是美國明尼蘇達州明尼阿波利斯I-35號高速公路跨越密西西比河的鋼桁架拱橋的照片, 該橋長1,907英尺、共八車道,該橋于2007年8月1日倒塌。美國國家運輸安全委員會和其他政府機構細致地調查了這次坍塌事故,并且開展了詳細的有限元分析[參考資料1]。




圖3:2007年坍塌的密西西比河鋼桁架拱橋的照片。
圖片提供方:美國國家運輸安全委員會[參考資料1]

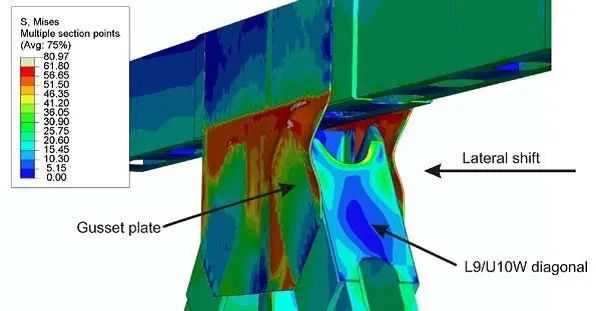

圖4是坍塌開始時一段該橋梁的特寫照。使用Abaqus仿真軟件對節點板和連接進行了詳細分析。分析得出的結論認為倒塌發生的原因是節點板厚度不夠,不足以承擔增大的載荷。載荷增大的原因包括對橋梁本身的改造以及坍塌當日橋梁上的建筑活動造成的集中載荷增加。圖中云圖顯示的是馮·米塞斯(Von Mises)應力值。

圖4:坍塌發生時橋梁段的特寫照。顯示馮·米塞斯應力值云圖。
圖片提供方:美國國家運輸安全委員會[參考資料1]


建筑物仿真

3DEXPERIENCE平臺應用CATIA建筑結構應用程序提供了建筑物建模和仿真的無縫連接。在本例中,我們?yōu)閳D5所示的25層鋼結構建筑物建模。柱和梁采用有代表性的鋼構件。研究的場景是位于建筑物中心的一套鋼性柱喪失支撐力造成的影響。

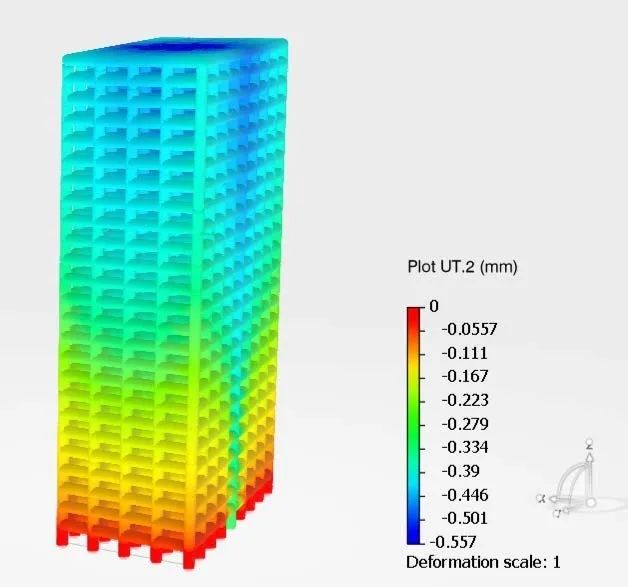

圖5所示的是重力作用下的垂直位移云圖。中心位置喪失支撐的影響是該區域中的位移更大。分析中只考慮結構的靜載荷。



圖5:建筑物因靜載荷產生的垂直位移??梢栽谥行膮^(qū)域看到更大的位移。

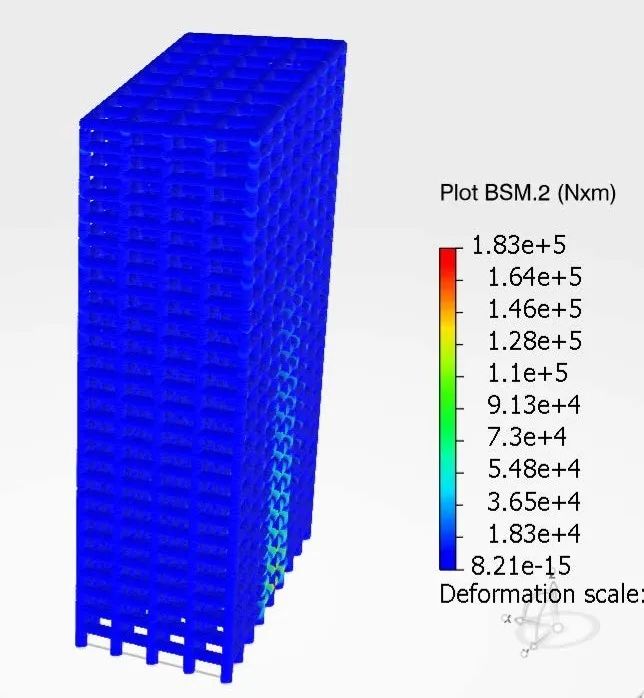

圖6所示是因中心位置喪失支撐的鋼構件彎矩云圖。顯而易見,支撐的喪失導致建筑物中下部的彎矩增加。
圖6:鋼構件中的彎矩云圖??梢栽诮ㄖ镏邢虏糠挚吹礁蟮膹澗?。

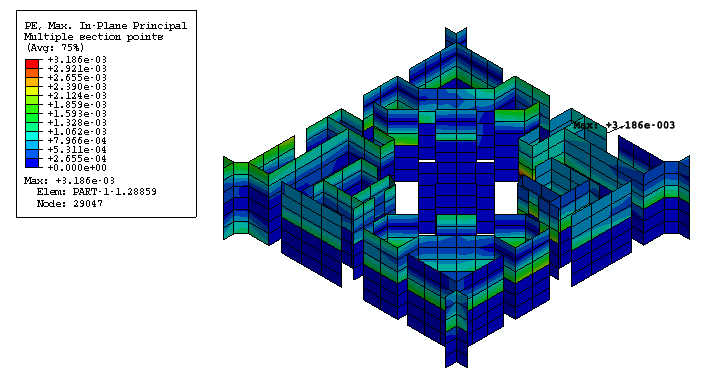

下面的例子展現的是使用Abaqus仿真軟件開展的考慮了材料屈服與損傷的建筑物動態時程分析[參考資料2]。對大連小平島(Dalian Xiaoping Island)單元樓的試設計展開分析,并對圖7所示的剪力墻特性變化的特定樓層的塑性應變進行了初步調查。。本圖中的云圖是最大主塑性應變值。

圖7:剪力墻最大主塑性應變?cè)茍D[參考資料2]

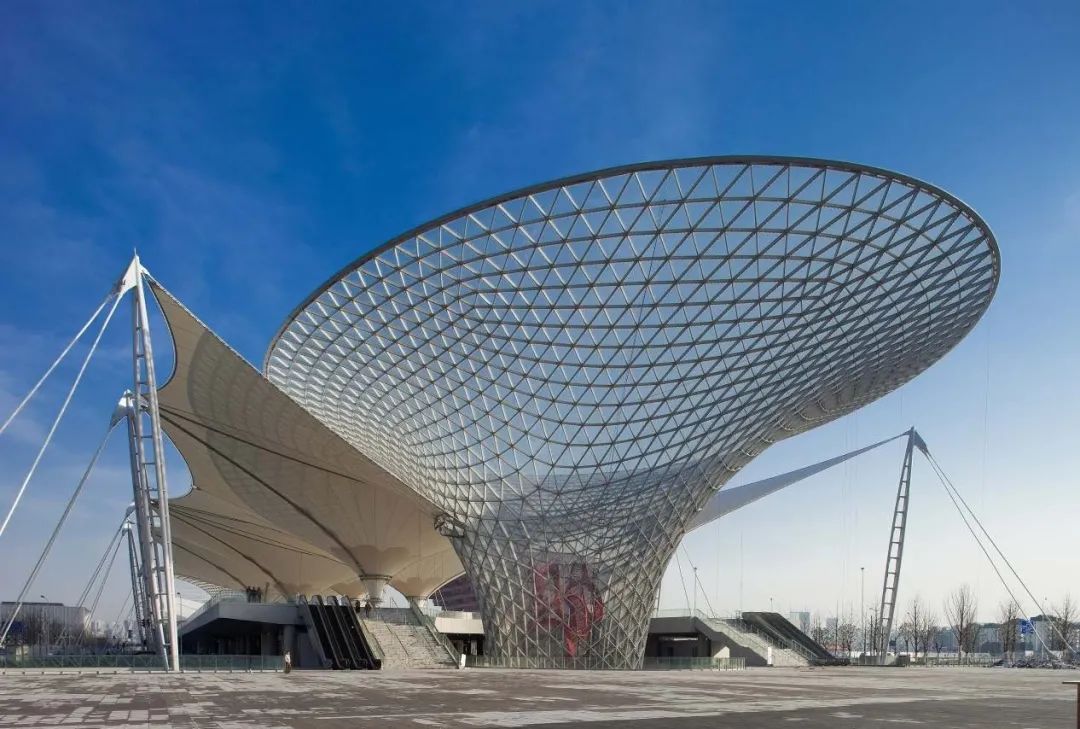

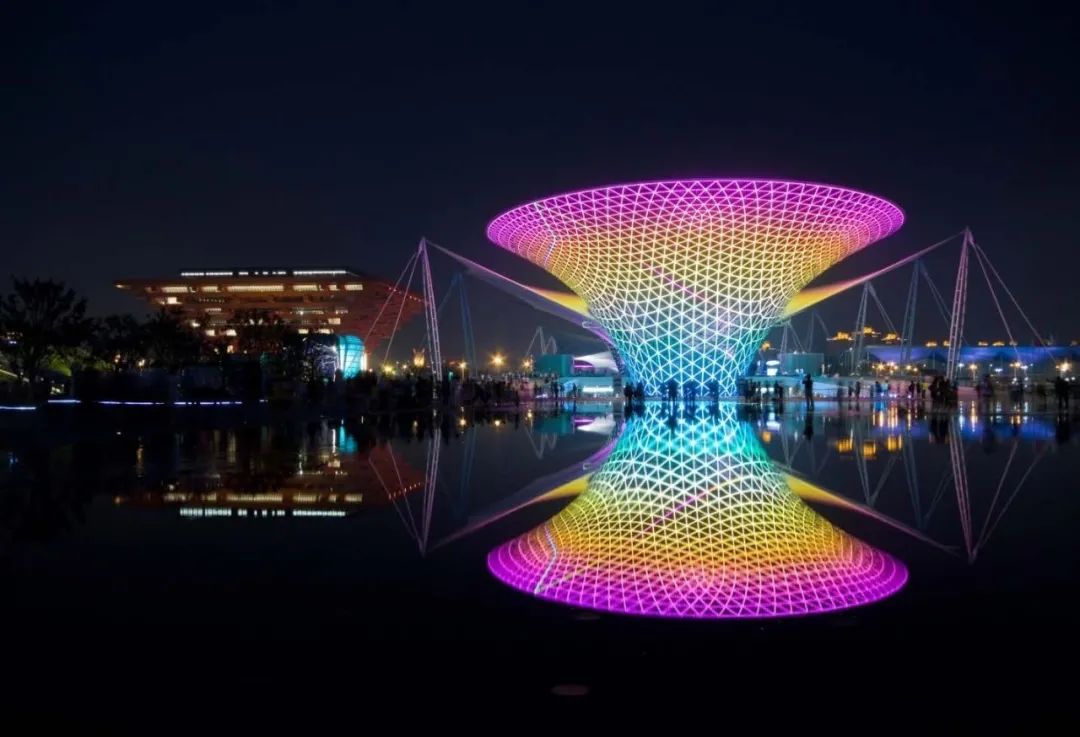

圖8所示的是為2010年上海世博會建造的“陽光谷”建筑之一。這些建筑為單層鋼網殼結構,由矩形截面的空心鋼管組成,頂環的鋼構件為實心。這樣的結構的穩定性必須通過詳細的分析予以確定。


圖8:2010年上海世博會建造的“陽光谷”建筑之一。
圖片提供方:上海現代建筑設計(集團)有限公司。

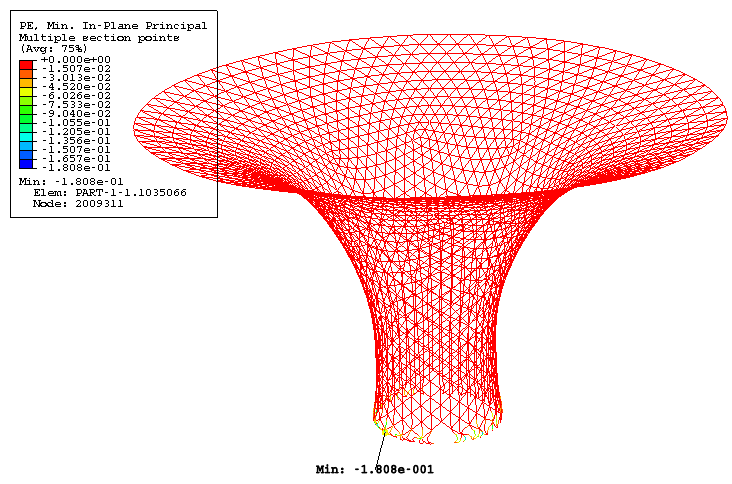

圖9所示的是“陽光谷”建筑之一在典型荷載條件下的塑性應變?cè)茍D。Abaqus仿真軟件對于這些類型的分析的優勢在于能夠用同時考慮幾何非線性和材料非線性的非線性求解器,同時還能夠考慮材料的受損累積。

圖9:“陽光谷”建筑之一在典型荷載條件下的塑性應變?cè)茍D。
圖片提供方:上?,F(xiàn)代建筑設計(集團)有限公司



上海現代建筑設計(集團)有限公司(SXDA)一直使用達索系統提供的解決方案設計創新性建筑結構[參考資料3]。這些解決方案讓上?,F(xiàn)代建筑設計(集團)有限公司在保證項目的質量與卓越的同時,最大限度地節約成本。上?,F(xiàn)代建筑設計(集團)有限公司已經完成多項創新性建筑結構的設計,包括上海國際金融中心、北京中央電視臺大樓、證大喜馬拉雅藝術中心(Zendai Himalayan Art Center)和太湖明珠國際大酒店(Taihu Pearl Hotel)。


證大喜馬拉雅藝術中心外形為采用曲面的仿生學設計。上?,F(xiàn)代建筑設計(集團)有限公司使用CATIA軟件表達曲面構形,利用達索系統SIMULIA®品牌的ABAQUS仿真軟件對結構完整性進行了仿真。。Abaqus仿真軟件幫助上海現代建筑設計(集團)有限公司確定需要進一步增強的位置和可以降低強度的位置。通過這些優化研究,上?,F(xiàn)代建筑設計(集團)有限公司得以讓建筑的用鋼量降低10%。對于如圖10所示的央視大樓以及國際金融中心(World Financial Center)等超高層建筑,上?,F(xiàn)代建筑設計(集團)有限公司使用Abaqus仿真軟件開展仿真,考慮了幾何非線性和材料非線性、材料損傷以及地震激勵造成的材料損傷對結構響應的影響。



圖10:北京央視大樓。
圖片提供方:上海現代建筑設計(集團)有限公司

結論:


現代建筑設計需要使用創新外觀與新材料。需要準確地預測這類建筑的結構行為,以實現和保證結構安全性、穩定性與實用性。
3DEXPERIENCE平臺提供了建筑物建模和仿真的無縫連接??梢允褂孟嚓P(guān)工具創建模型、網格劃分和分析。對更加復雜的情況,可以使用Abaqus仿真軟件提供的高級分析功能,例如將損傷考慮在內的非線性彈塑性分析、針對地基和隧道的孔隙流耦合分析、涵蓋熱效應和擴散效應的多物理場分析以及瞬態地震分析。



參考資料:
1.Collapse of I-35W Highway Bridge, Minneapolis, Minnesota; Highway Accident Report,
2.NTSB, NTSB/HAR-08/03, PB2008-916203, Notation 7975C, November 14, 2008.Dongya An, Chengming Li, Jiahua Zhang, Jiachun Cui, Wei Tian; The Engineering Practice of Elasto-plastic Dynamic Time-history Analysis on Complex Building Structures Using Abaqus,
3.SIMULIA Customer Conference, 2010.《上海現代建筑設計(集團)有限公司借助達索系統PLM解決方案打造世界頂級建筑:DS PLM成功案例》,達索系統,2010年。
