為土木設計全面賦能 | 3DEXPERIENCE R2022x土木設計
發布時間: 2022.07.19  點擊:2680 次
前言

達索系統土木工程設計模塊CIV面世以來,為中國很多土木工程設計用戶帶來了全新的功能和設計體驗,陸續推出了支持大尺寸、線路設計、鋼筋設計等一系列和行業緊密結合的功能。隨著3DEXPERIENCE R2022x的正式發布,全面提升土木行業協同設計能力,提高市政與交通行業協同與效率。


筆者率先對新版本功能進行了全面測試,總結和歸納了3DEXPERIENCE R2022x土木設計的關鍵功能,待娓娓道來。

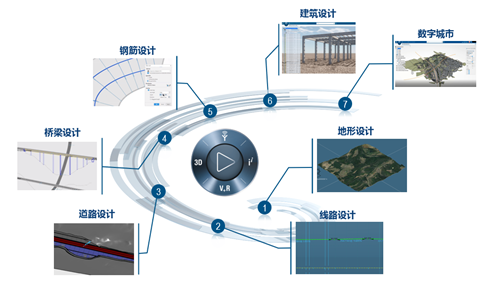

圖. 土木工程市政交通設計流程


新功能介紹

01 設置坐標系統

在地理坐標設置方面,支持通過羅盤調整模型地理位置,可以手動拖拽羅盤調整平面和高程的坐標參數,也可以在操作界面手動修改參數,同步到構件屬性。


02  地形設計

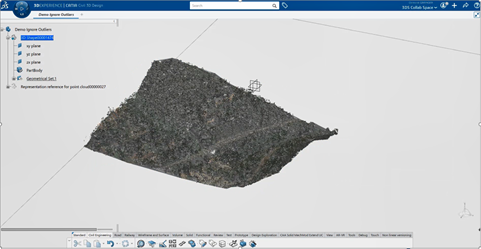

支持大點云轉換為PHM面

地形設計支持超大點云轉換為PHM面。PHM為AEC Polyhedral Modeler 可以將掃描地面或地形發出的點云直接轉換為多面體幾何,省去大點云數據-地形MESH的步驟,方便后期其它專業設計和地形之間的布爾運算操作。

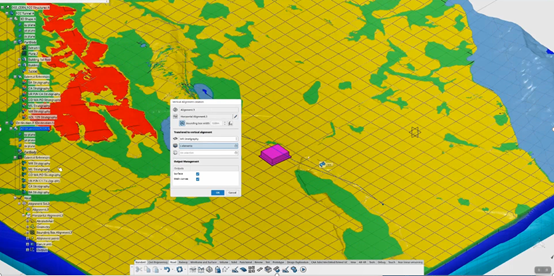

地形面、地質體以及其他構造元素與線路的協同設計

在創建線路縱曲線時,可以設置地形,地質體、隧道、涵洞、建筑物等參考對象,在縱曲線設計中可以查看參考物的剖面信息,幫助設計師進行縱斷線設計。

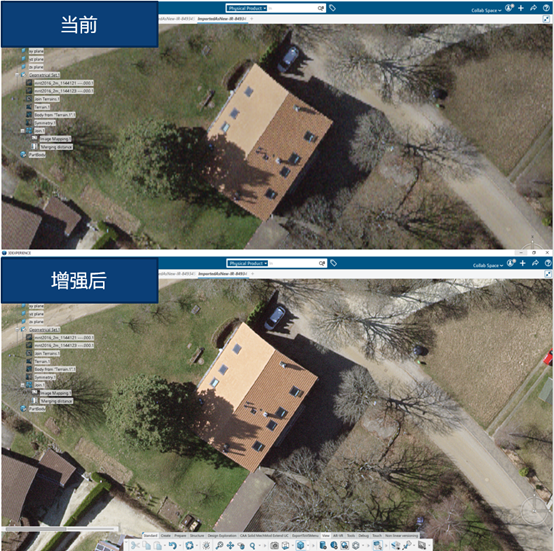

增強貼圖處理技術,打開自動加載貼圖
在“Terrain Preparation” APP中,支持添加多種格式圖片(BMP/JPG/PNG/TIF),可以設置圖片顯示的質量,選擇是否加載貼圖,增強地形貼圖顯示精度的問題。




03  線路設計

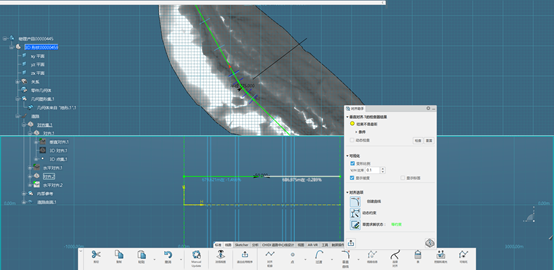

平縱聯動設計
通過H+V兩視窗聯動設計。光標在任意設計窗口移動,另一設計窗口保持同步,可以實時查看聯動的里程位置,輔助設計師布線,加速線路修改的快速同步。同時,修改平曲線的位置,縱斷線中地形剖面線也會更新。




平曲線組合形式
支持多種特殊線型設計,彌補低版本軟件功能的不足。

1)S型

2)卵型

3)回頭曲線

4)交點拆分/合并

緩和曲線線型
在線路設計過程中,支持選擇多種緩和曲線線型。

1)回旋線

2)三次拋物線

3)余弦線

4)正弦線

5)Bloss型

縱斷面組合形式
支持基本法

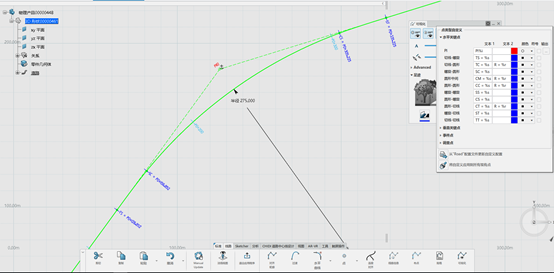

線路特征點自定義顯示
支持自定義特征點的顯示,可以設置顯示文字、特征點顏色、顯示符號。




線路漫游
支持線路全線漫游,通過不同視角、速度查看線路周邊項目情況。支持切換車行道、限速標志的形狀,可設置顯示數據(樁號、高程、超高),調整車輛的視距等多種快捷方式達到線路漫游效果。

04  道路設計

路基橫斷面設計

1)全新設計工具,提升設計師創建橫斷面模板效率;
2)路面與地形自動求交,支持創建橫截面點(直角點、斜率點、按角度的點等),通過橫截面輪廓連接橫截面點;
3)支持定義多種數據類型:挖掘、填充、排水、路基、擋墻等,可自動三維化或挖掘處理;
4)支持左側、右側和完整三種形式創建路基橫斷面;
5)道路路基與橫斷面規則結合,幫助設計師自動預判填挖交界,通過放坡點與地形的高程關系設置規則,自動判斷是否布設邊溝和排水溝等結構,提高路基橫斷面的設計效率。

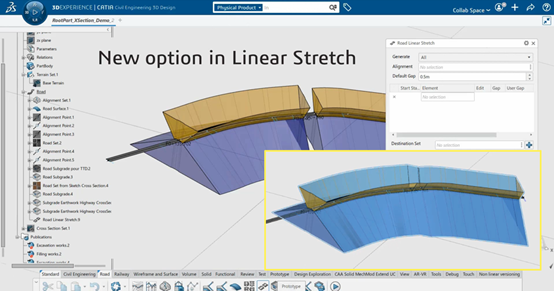

多個道路連接合并
1)避免彎道處兩側路基交叉無法開挖;
2)提升填挖路基交界處開挖成功率;
3)支持多個對象與地形填挖處理,避免重復開挖造成數據量過大;
4)僅路基層和土方層合并。




05  建筑鋼結構設計

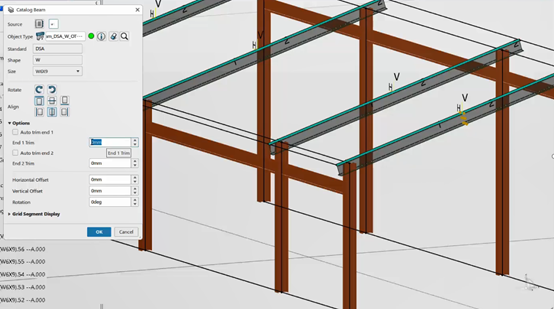

創建型材庫以及BDS到SDD的轉換。




06  鋼筋設計
新增創建功能

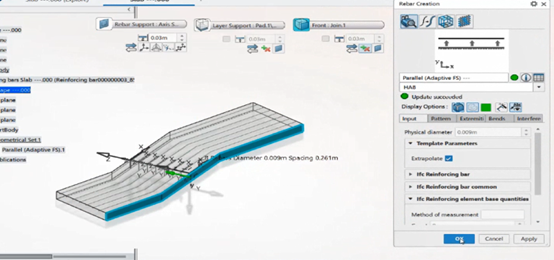

1)平行鋼筋

2)任意截面切分鋼筋

3)鋼筋交錯搭接

4)箍筋隨主筋更新

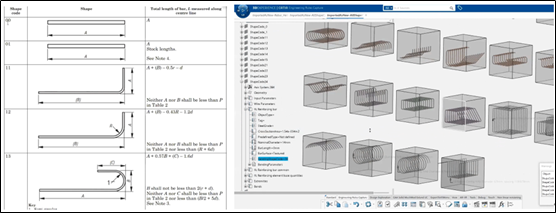

鋼筋彎折標準




07  橋梁設計
新版本橋梁助手功能支持自定義橋梁的布設??梢詫?shí)現從起點布設或者中點布設橋梁,橋梁布設新增EXCEL表格驅動孔跨布設、驅動橋梁參數,通過多種形式(沿曲線定位、沿曲線的距離、沿樁號)調節橋梁的布設位置。支持三種模式輸入橋梁跨徑(計數、間距、計數與間距)。通過全局對象單獨設置每一個結構的對象類型,通過顏色區分對象類型的狀態。同時,支持孔位標記以及缺乏輸入時提醒。

08  通用功能設計

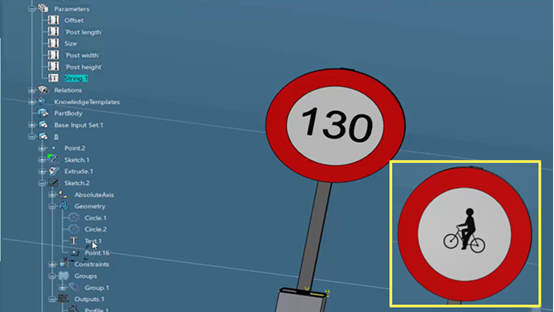

標志標牌設計

1)增強草圖設計中文本設計功能;
2)支持參數化標牌文字和圖標設計,通過參數切換不同文字、版面、圖例的顯示。

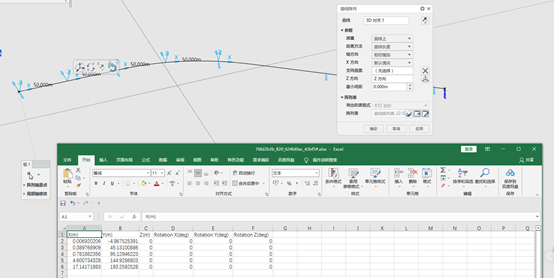

CBD功能(基于部件設計)
支持Excel表格關聯創建軸系陣列,驅動軸系位置的變化。可以通過坐標點、樁號點、任意點等方式創建表格,表格內容可再次編輯,三維數據同步更新。也可以把本地創建好的表格導入到3DE中與數據產生關聯,驅動軸系的位置變化。




09  數據接口

支持多種數據傳遞以及IFC屬性的擴展

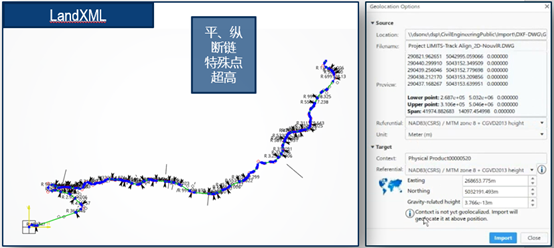

1)LandXML導入導出
2)IFC Rail
3)IFC Rebars
4)IFC For Design

5)Geolocation in converters




10  數字城市

City/CATIA數據銜接

WMTS地圖服務集成




總結


隨著達索系統3DEXPERIENCE平臺在土木工程行業用戶的增多和應用深度的不斷拓展,覆蓋了土木工程設計—>建筑設計—>幕墻設計—>結構設計—>水暖電系統設計—>制造安裝等多方面,并將設計數據與下游的預制、施工安裝結合起來,實現設計制造一體化。
