ABAQUS軟件在汽車燃油箱分析中的應用
發布時間: 2022.08.05  點擊:1959 次

摘要

本文介紹了汽車燃油箱仿真問題和難點以及使用 ABAQUS軟件對其進行仿真的原因及優點, 同時也給出了使用ABAQUS 軟件對汽車燃油箱進行耐壓及撞擊模擬的案例。

關鍵詞:ABAQUS 汽車燃油箱 非線性


前言

汽車燃油箱是車上唯一儲存燃油的地方,是車上重要的功能與安全部件之一。汽車塑料燃油箱與金屬燃油箱相比具有安全、耐腐蝕和使用壽命長等特點,且能適合汽車輕量化的發展要求。而對于汽車塑料油箱是否合格,國家規范及各個汽車生產廠商都有明確的要求及標準,以往 這些標準都是通過試驗的方法進行驗證的。


然而隨著 CAE 技術在汽車行業中的應用越來越廣泛,作為汽車重要部件之一的汽車燃油箱也需要采用 CAE 仿真來代替之前的經驗設計及試驗。通過仿真分析與優化,一方面發現并解決設計初期存在的問題,避免了大量的樣件制作和產品試驗;另一方面縮短了設計周期,極大地降低了產品設計研發的成本,提高了經濟效益。


汽車燃油箱仿真問題及難點


2.1 汽車燃油箱需仿真的問題

目前,汽車燃油箱都使用的是塑料油箱,對于燃油箱的合格性,國家標準給出了強制性的要 求,主要包括以下 4 類試驗:


1、振動耐久性試驗

燃油箱模擬裝車形式固定在振動試驗臺上,往燃油箱內加入額定量的水,蓋上燃油箱蓋,密封好 所有進、出口,按規定進行振動試驗。

2、塑料燃油箱耐壓試驗

塑料燃油箱模擬裝車形式固定在試驗裝置上,保持一定的環境溫度,往燃油箱中加入額定容量的 水,蓋好燃油箱蓋,密封好所有進、出口,向燃油箱內施加壓力,來觀察燃油箱的變形情況。

3、塑料燃油箱的跌落試驗
燃油箱中加入額定容積的水,蓋好燃油箱蓋,密封好所有進、出口,將燃油箱放置在一定的高度, 讓其自由落體進行跌落試驗。

4、塑料燃油箱撞擊試驗

燃油箱模擬裝車形式固定在試驗裝置上,在燃油箱中加入額定容量的水,用撞塊以一定的沖 擊能量撞擊燃油箱易損傷部位,來觀察燃油箱的變形情況,得到燃油箱撞擊試驗的結果。

以上四個試驗是汽車燃油箱必須要完成的,目前,很多汽車燃油箱的生產廠商都是采用試驗的方法來驗證的,這樣勢必會造成研發成本的增加和研發周期的延長,因此在設計階段就采用 CAE 軟件對其進行仿真,來發現其設計上的缺陷及問題就顯得很有必要了。

2.2 汽車燃油箱仿真難點
針對汽車燃油箱的以上試驗,為縮短了設計周期,降低了產品設計研發的成本,目前,上述 的四個試驗都需要采用仿真的方法來實現,這樣就會遇到很多難點:
1、當前的汽車燃油箱都使用的塑料油箱,塑料材料是一種非線性的材料,并且其材料屬性在不 同溫度下及不同應變率下也是不一致的,這是在仿真中需要考慮的,這樣才能夠得到和試驗一致的結果;
2、關于燃油箱的仿真分析,其中在耐壓、跌落及撞擊中,燃油箱中都需要裝入液體,因此在分 析中都需要考慮的燃油箱中所裝液體對結構的影響;
3、 以上的四個試驗的仿真,分析問題涉及從靜力學的耐壓分析到動力學的跌落和碰撞,涉及內容非常廣泛,故而需要一個功能強大的軟件來解決這些問題。


ABAQUS 軟件介紹及應用案例


3.1 ABAQUS 軟件介紹

ABAQUS 是國際上最先進的大型通用有限元計算分析軟件之一,被廣泛認為是功能最強的有限 元軟件,特別它的非線性力學(幾何、材料、接觸)分析功能具有世界領先水平,受到世界上許多 著名公司、大學和研究部門的青睞,在北美、歐洲和亞洲許多國家的機械、化工、土木、水利、材料、航空、船舶、冶金、汽車、生物醫療和電氣工業設計中得到廣泛的應用。它可以進行結構 的靜態和動態分析,如應力、變形、振動、沖擊、熱傳導和對流、質量擴散、聲波、力電耦合分 析等;它具有豐富的單元模式,如桿、梁、剛架、板殼、實體、無限體元等;可以模擬廣泛的材 料性能,如金屬、橡膠、塑料、鋼筋混凝土、彈性泡沫、巖石和土壤等。

ABAQUS 主要由一個前后處理模塊 ABAQUS/CAE 及兩個主求解器模塊 ABAQUS/Standard 和 ABAQUS/Explicit 組成。ABAQUS/Standard 是一個通用的有限元分析模塊,包括線性和非線性、 時域和頻域分析功能,同時還可進行熱分析、聲學分析或者機構的多體運動模擬,以及各種耦合 分析,ABAQUS/Explicit 是一個顯式動力學分析模塊,主要是用于完成高速的非線性動力學仿真, 例如燃油箱的撞擊模擬。因此,ABAQUS 軟件是非常適合于汽車燃油箱仿真的。

3.2 ABAQUS 軟件在汽車燃油箱的應用案例
當前,ABAQUS 軟件已經在汽車燃油箱仿真中得到了很好的應用,同時用戶也通過使用 ABAQUS軟件對汽車燃油箱進行仿真,使其在產品開發階段即可發現產品的設計缺陷,有利于提高產品質 量并加速產品開發,并有效的減少研發成本。圖1 及圖2 給出了某汽車燃油箱生產廠商使用 ABAQUS 軟件對燃油箱進行耐壓及撞擊模擬得結果。

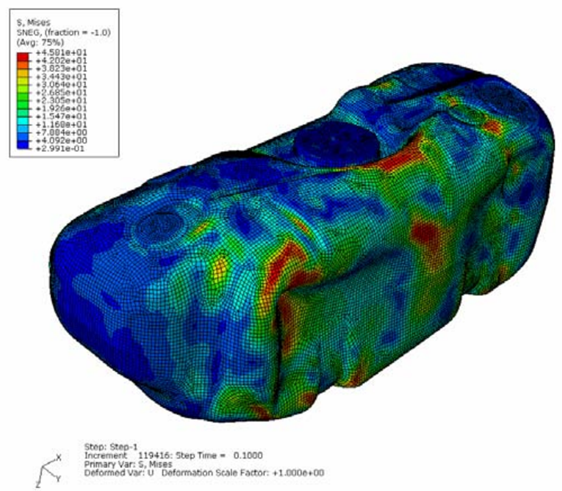

圖1. 耐壓分析結果

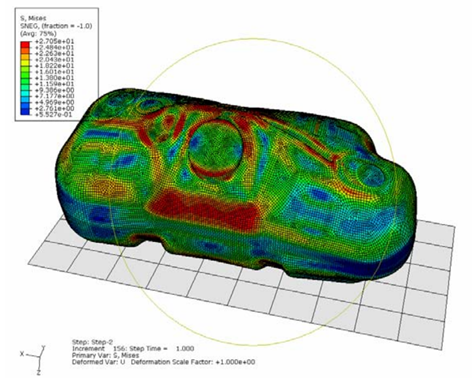

圖2. 撞擊模擬結果



結論
通過以上的描述及案例分析可以知道,在針對汽車燃油箱的仿真中,ABAQUS軟件具有不可比 擬的優勢及特點,尤其是適用于塑料汽車燃油箱的仿真。而且通過采用 ABAQUS 軟件對汽車燃油 箱進行仿真,可大大減少產品的試驗次數,降低產品的研發成本和研發周期,加快新產品的上市,給企業帶來效益。
