基于達索系統3DEXPERIENCE平臺商用車協同設計方案概述
發布時間: 2022.11.03  點擊:1866 次

隨著商用車市場競爭越來越激烈,訂單交付對研發制造要求越來越高,交付時間要求也愈來愈短,企業在縮短產品設計周期和生產周期,提升設計效率、提升產品質量、降低研制成本和提升核心競爭力等各方面都面臨巨大的挑戰。


通過搭建達索系統3DEXPERIENCE平臺,利用其統一數據源的便捷性、準確性和端到端的解決方案,可幫助商用車企業突破現狀,助力企業綜合研發能力提升到新的臺階。達索系統3DEXPERIENCE平臺,在統一環境下的 3D 設計、分析、仿真的智能軟件,擁有統一且用戶友好的界面,并為不同角色的使用者提供了協同的環境,解決了以往企業不同軟件或平臺間相互協作的問題,提升企業整體研發、生產效率。


達索系統3DEXPERIENCE平臺應用

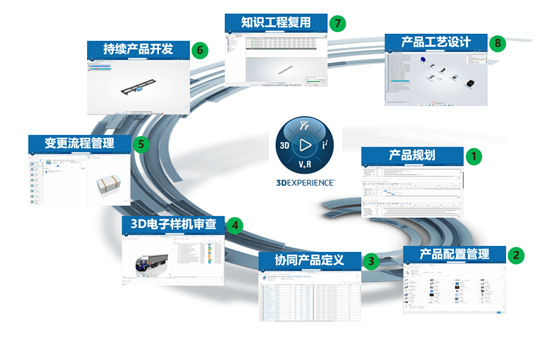

本文主要介紹達索系統3DEXPERIENCE平臺在商用車企業應用為例,闡述在該平臺中,協同產品規劃、項目管理、工程設計、制造定義等,從而實現產品交付的整個過程??傮w業務場景如下圖所示:



1.1 產品規劃

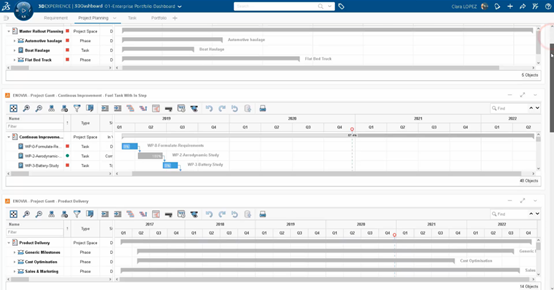

該場景中,產品經理可以基于需求規格書找到長途卡車的所有規格定義,如架構、自動駕駛、功能性、非功能性等需求;產品經理可以快速將新需求或者規格要求轉化成不同項目任務,所有項目都有獨立的、具有相互依賴性的專門計劃。有利于我們更好地控制和隔離責任。項目經理可以看到項目的所有計劃、任務依賴關系,以及查看特定人員的所有任務,其他項目成員也可以通過此頁面查看權限范圍內的項目狀態、任務狀態、交付物、完成比例等關鍵信息。



1.2  產品配置管理

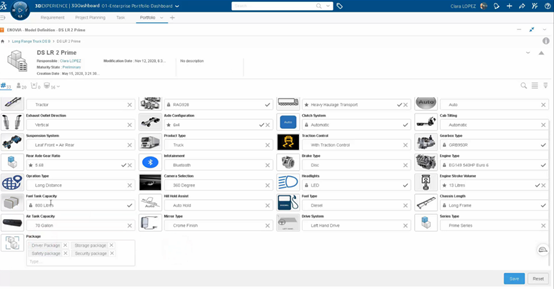

產品經理按照平臺、系列、型號、型號版本,來管理產品的多樣性,形成企業的產品譜系,同時將新的產品維護到產品譜系中。比如新增一個型號版本,這個型號版本可以繼承現有產品型號的配置定義和規則,以實現最大限度地重用現有產品,并將配置復雜性和成本降至最低。



1.3  協同產品定義

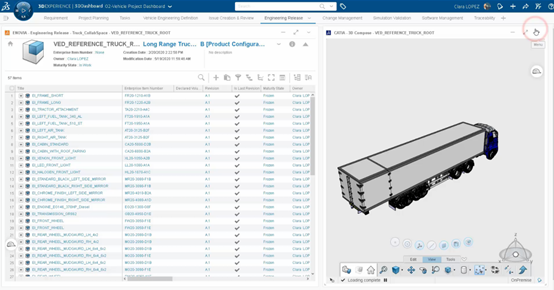

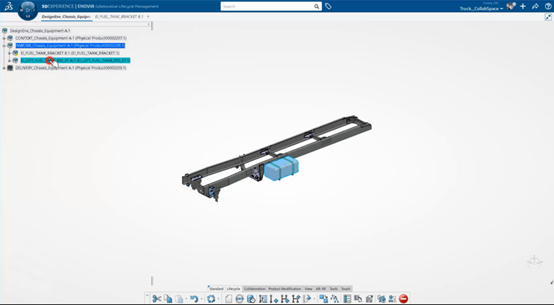

在這一環節中,我們可以在網頁端快速搭建CAD產品結構,并將整車結構與對應Model進行關聯。除此之外,我們還可以將整車按照不同模塊或者系統拆分整車結構,并將不同模塊統一掛接到整車節點下。這樣可極大地減少CAD層級,有利于BOM結構維護和下游數據消費,為了更好滿足不同視角的查看數據,我們可以給不同模塊添加配置信息、以及結構管理標簽、區域管理標簽等等。



1.4  3D電子樣機審查

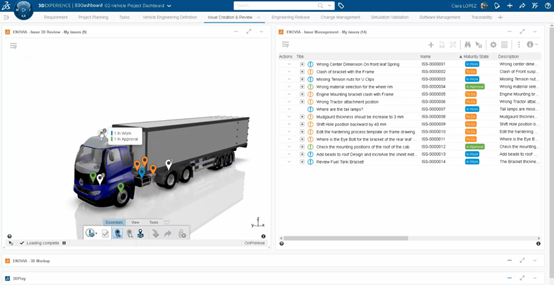

在新的平臺環境中,通過網頁端輕量化瀏覽數據將更加流暢,可以快速展開整車結構,并查看幾何特征,我們在產品研發過程中,總是避免不了各類問題產生,通過Issue Management中的功能,可以快速創建不同類型問題,并且可以與3D幾何節點關聯,可以快速查看問題發生的位置,幫助工程師快速定位。同時,不同問題可以按照不同顏色表達不同成熟度,可快速幫助管理者聚焦問題點,為了更好關聯問題,每個問題都將閉環處理,可以通知到問題的發起者、處理者、協調者等等角色,更好地幫助不同學科成員協同處理問題。



1.5  變更流程管理

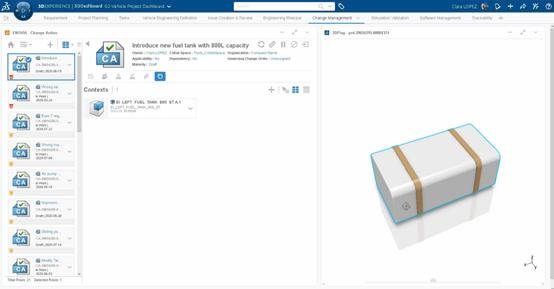

在前一個場景中發現問題后,如需要對產品進行調整,由Issue驅動,工程師可以在系統內發起變更流程,將相關的CAD數據關聯到變更流程中,并分配對應的處理者、審批者、通知者,將變更過程快速的告知到相關方,讓各個組織成員基于同一流程協作工作。在變更過程中的,不管是數據結構變化,屬性變化,幾何位置變化都可以自動記錄到變更流程中,可快速的追溯變更的過程。另外,變更流程的創建和維護除了可以在網頁端進行也可以在CATIA中進行,將極大的提升工程師維護流程的效率。



1.6  持續產品開發

在創建完變更流程后,我們需要對CAD數據迭代,更新調整后的數據,在CATIA中,工程師可以直接打開CAD數據,對需要調整的數據升版,并對數據進行參數調整,考慮到在CATIA中設計的數據都是參數化數據,工程師可以很快調整相關參數,并進行DMU校核,有效降低數據調整的頻次,提升研發效率。該平臺方案可以很好的契合協同設計的三個要素:

1)實時性:工程師在平臺內創建的數據可以被其他用戶實時查看,而非傳統的基于文件傳輸數據,極大的提升協同設計傳輸數據效率。

2)準確性:工程師在創建數據和維護數據都將基于同一個產品結構,更新后的數據可以自動更新到產品結構上,整車結構可以始終保持最新數據,有利于更好地協同設計。

3)唯一性:CAD數據在平臺內都是唯一的,可以被不同產品借用,基于整車設計的零件,在被其他產品借用時,無需再次裝配,可以直接使用。



1.7  知識工程復用

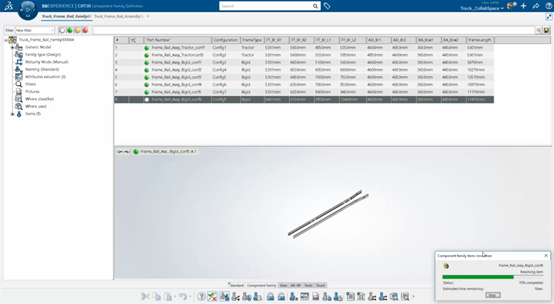

在商用車設計過程中,車架類型的零件有很多經驗值和設計規則,我們可以很好的將設計規則記錄到CAD設計過程中,以便于可以基于不同產品配置,快速調整車架數據。當然不僅僅是車架零件,車架總成也可以按照主機廠的設計規范,在模型中定義規則,一鍵式調整模型,設計效率提升相當可觀。



1.8 產品工藝設計

制造工程師可以基于整車CAD結構,搭建PPR樹,該結構樹中可以關聯CAD數據、Process數據、BOP數據、工藝資源數據、工廠設備數據,打開Process Planning應用程序,進行整車工藝路線的創建和維護(這個就是PPR模型的第二個P-Process)。由于Process與MBOM已經建立鏈接,通過B.I Essentials工具可以顯示MBOM各制造件在Process中的分配情況,以便與在平臺內進行其他業務活動。因為工藝數據是基于CAD數據生成的,各類數據都有相應關聯,當CAD數據變化時,可以迅速和有效的告知制造工程師需要調整的數據。



達索系統3DEXPERIENCE平臺對商用車企業意義
1)通過配置管理實現產品組合,構建基于整車結構的超級BOM,實現產品模塊化、標準化和通用化設計,進而縮短研發周期與降低研發成本。

2)對現有產品開發過程中的文檔進行分類,明確各類文檔審簽流程,形成版本有效性管理??勺粉櫸臋n審核進展,后續亦可追溯簽審人員與簽審意見。

3)實現零部件分類管理,建立統一零部件管理,建立以零部件為核心的數據管控,數模、圖紙、文檔之間的關聯,提高研發、工藝、制造以及售后業務/數據協同效率。

4)同一平臺,同一數據源,上下游和專業間溝通更順暢。通過創建標準件庫、通用件庫、專業庫,積累企業知識庫,消除信息孤島,提高研發效率和質量。

5)工藝文件數據的線上分類管理,結構化工藝模板的創建和管理,工藝設計任務的并行開展,工藝數據的狀態和歷史記錄查詢,可有效地從訂單找到工藝文件。



結束語
在企業內搭建達索系統3DEXPERIENCE平臺,推行標準化管理,規范產品基礎數據管理,提升文檔數模準確性。規范產品開發流程,監控項目進度,提升資源利用效率。針對商用車企業特點,推行配置管理,可提升數據流轉與重用效率,降低研發成本。依托平臺,協同設計,縮短產品開發周期,提高設計和制造銜接效率。
