BIM(Building Information Modeling)技術概念于2002年被首次提出,經過多年發展已經在全球范圍內得到廣泛認可。通過將各種建筑信息集成于一個三維模型信息數據庫中,實現對建筑設計、施工、維護直至拆除全生命周期的管理。同時,設計團隊、施工單位、設施運營部門和業主等各方人員均可以基于BIM進行協同工作,有效提高工作效率、節省資源、降低成本、以實現可持續發展。

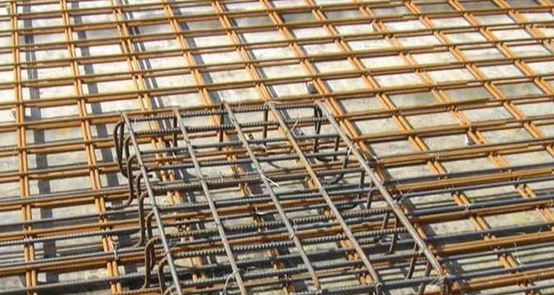

鋼筋作為建筑的“骨骼”,在BIM設計的過程中不可忽視。
在工業建筑領域,針對鋼筋混凝土結構的配筋是一項非常復雜而且費時的工作。對于工業建筑中的大面積塊體結構,其鋼筋一般沿著表面布置,采用常規手段可實現其配筋要求。但對于建筑結構中的各類構件(柱、梁等)及異形結構,由于其鋼筋并不完全按照結構表面進行布置,按照傳統的二維配筋方法進行配筋難度較大,使用三維軟件完成配筋工作更為簡便、高效。
三維配筋優勢

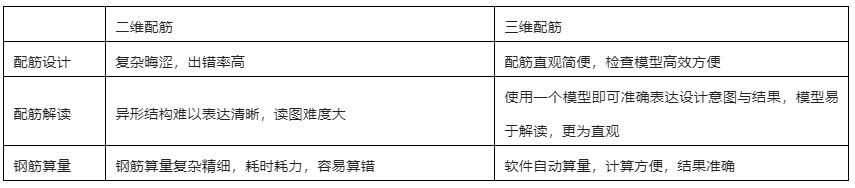

相較于傳統二維配筋,三維方式配筋在配筋設計、配筋解讀、鋼筋算量等方面具備以下優勢。
三維配筋面臨的問題
雖然相較于二維配筋,三維配筋具備許多優勢,但目前大多BIM工程只將注意力集中于建筑結構、幕墻機電的建模工作,鮮有針對鋼筋進行建模,即使建模也不夠深入,主要原因在于鋼筋建模存在以下問題:
1.鋼筋樣式復雜,需要滿足各類鋼規,設計建模效率不高;
2.鋼筋模型數據量大,極為消耗計算機資源,協同設計難度大,數據同步難;
3.鋼筋模型現階段應用程度較淺,主要用于控制早期資金,編制采購計劃,缺乏深層次應用,總體收益較低。
達索系統3DEXPERIENCE平臺典型案例
達索系統3DEXPERIENCE平臺在設計好的構件基礎上,根據配筋要求,設計、配置不同規格、樣式的鋼筋,用以支撐實際生產中的混凝土結構,承載應力,滿足設計要求。目前,平臺中三維配筋功能應用已經十分廣泛,包括但不限于:
建筑結構配筋:

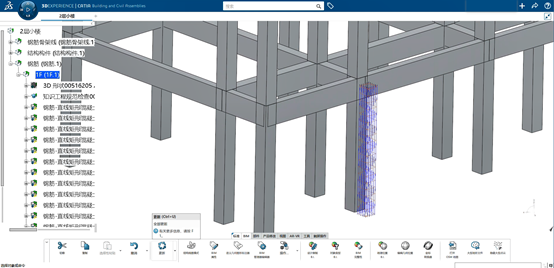

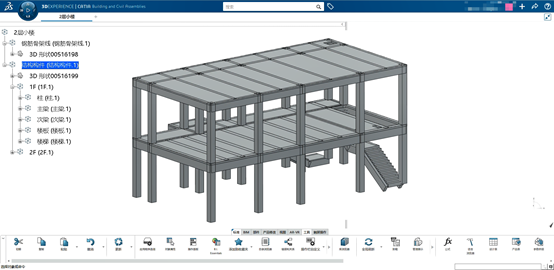

圖. 建筑梁柱配筋

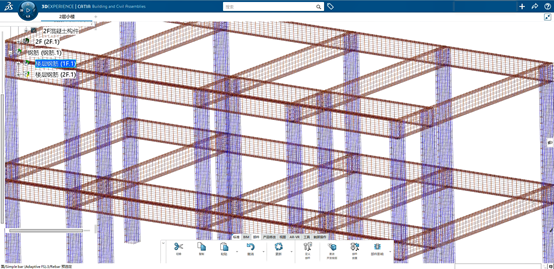

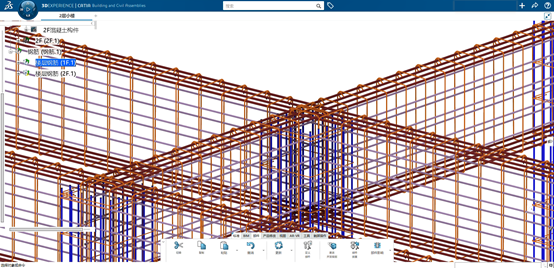

圖. 建筑梁柱配筋
水利水電結構配筋:

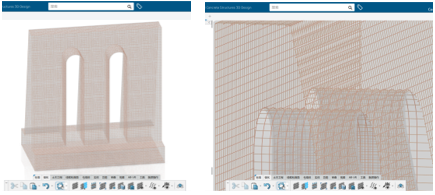

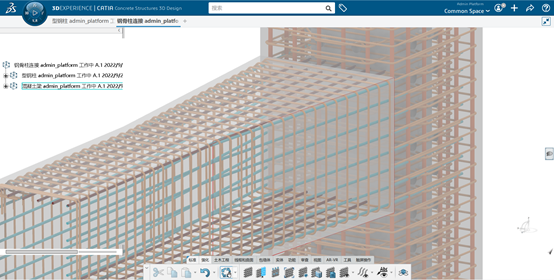

圖. 擋土墻沖砂孔段配筋

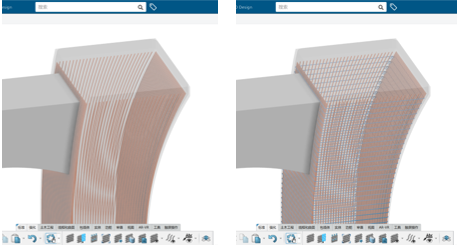

圖. 花瓶墩頭配筋
使用達索系統3DEXPERIENCE平臺實現三維配筋,能夠滿足各類工況下鋼筋設計需求,那么該平臺是如何解決三維配筋難題,實現快速精準配筋的呢?
高效的鋼筋建模工具

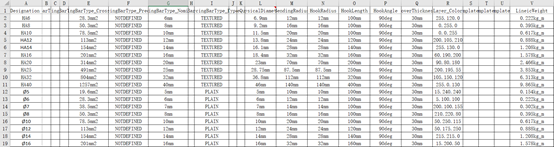

達索系統3DEXPERIENCE平臺支持自由定制鋼筋規格,除去軟件預設的鋼筋規格外,可使用表格設置鋼筋規格參數,自由定義包括鋼筋直徑、顏色、單位長度質量、默認彎曲半徑、默認保護層厚度等多項參數,為鋼筋建模與鋼筋算量提供極大便利。

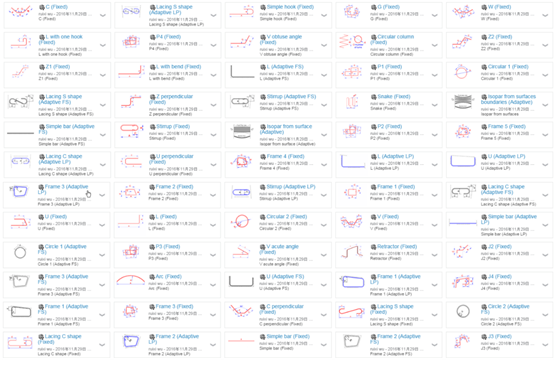

平臺提供了高達60余種預設鋼筋模板,滿足鋼筋設計基本要求,操作界面簡潔直觀,新手也能快速上手鋼筋設計。
此外,對于非模板鋼筋,達索系統3DEXPERIENCE平臺還提供多種鋼筋繪制方式,包括箍筋、線鋼筋等。

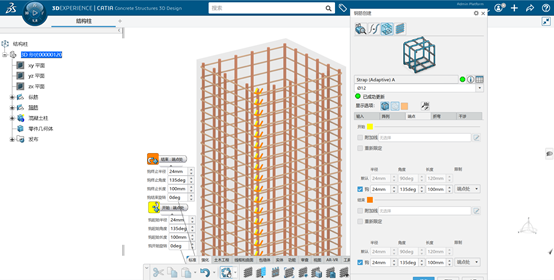

箍筋:選擇已創建好的縱筋在其上添加箍筋,圖形界面中直接創建,操作簡便易行,符合實際施工步驟。
線鋼筋:使用自由繪制的曲線創建鋼筋,包括創建各種復雜鋼筋:板凳筋、桁架鋼筋、型鋼柱復雜鋼筋等,充分發揮達索系統3DEXPERIENCE平臺強大的曲線、曲面設計功能優勢。
而對于同一類型或重復的構件鋼筋,達索系統3DEXPERIENCE平臺支持自由創建鋼筋工程模板,僅需輸入簡單的參數,一鍵創建不同尺寸構件的鋼筋,大幅提升建模效率。
先進的協同設計理念

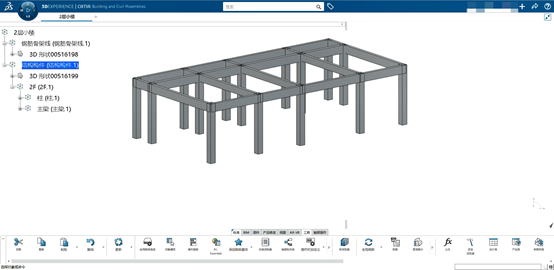

達索系統3DEXPERIENCE平臺以單一數據源為設計人員提供了一個快速便捷的協同設計環境,每個項目的信息和文檔從一開始創建時起,就放置到共享平臺上,被項目組的所有成員查看和利用?;诮y(tǒng)一數據源,打通上下游數據通道,避免重復建模。
受益于平臺先進的協同設計理念,在鋼筋設計過程中產生的所有模型數據均存放于服務器中,設計師或建模人員僅需打開自己需要的部分內容,無需下載整個模型文件,極大提高協同設計效率,并且降低對計算機存儲空間占用率。
完成設計或修改后,僅需將修改部分?jǐn)?shù)據上傳至服務器,上傳后其他設計建模人員可以及時更新模型,避免由于構件旋轉、移動等修改帶來的重復操作,保證設計同步進行。
實用的成果應用場景

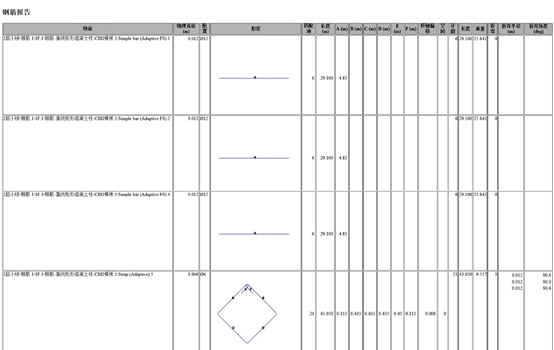

完成鋼筋建模后,選中目標鋼筋,一鍵實現鋼筋算量,鋼筋算量結果包括每根鋼筋的規格、形狀、數量、長度、重量、每處折彎長度,結合三維模型指導鋼筋彎折生產。
同時,相關模型數據存儲于服務器中,支持在網頁端輕松查看輕量化模型,并支持在移動設備打開網頁,無需下載模型至本地設備。同時可以對模型進行詳細三維標注,深入發掘鋼筋模型應用深度,將鋼筋建模成果真正應用到施工指導中。
結語
作為專業三維建模軟件,達索系統3DEXPERIENCE平臺在建筑行業的表現十分亮眼,即使是其他軟件困難重重的鋼筋建模也有十分有效且完善的解決方案。達索系統3DEXPERIENCE平臺不僅在滿足多場景鋼筋設計應用、鋼筋全生命周期管理、并提供一定可擴展性的同時,憑借自身先進的平臺化協同設計理念,借助遠程服務器的優勢,更進一步將鋼筋模型應用到實際生產,充分發揮鋼筋BIM 的價值。
