基于達索系統3DEXPERIENCE平臺部件設計(CBD)快速生成墻梁板柱的應用
發布時間: 2022.12.12  點擊:1826 次
在建筑BIM模型建模過程中,會出現大量重復建模的過程,存在很多形狀類似的構件(比如不同尺寸的墻梁板柱等)。在實際的項目中,相同形狀的構件存在多種不同的尺寸,增加了大量重復建模的工作。采用達索系統3DEXPERIENCE平臺基于部件設計,可以實現快速批量生成墻梁板柱,通過修改參數值,可以快速修改構件尺寸。基于部件設計還支持更改模型LOD級別,實現構件模型由特征級別到產品級別的快速變更。


基于部件設計概述
達索系統3DEXPERIENCE平臺部件設計,簡稱CBD(Component Based Design),通過創建構件對象類型,達索系統3DEXPERIENCE平臺支持多種對象類型,例如墻梁板柱等類型。在對象類型中,封裝方案設計階段的特征模板和深化設計階段的工程模板,可以實現模型由特征到產品的升級,實現模型精度LOD級別的快速變更。

一個對象類型是指一個資源對象,用于連接不同設計階段的BIM模型。達索系統3DEXPERIENCE平臺支持多種對象類型,可根據項目需要進行選擇?,F(xiàn)有對象類型不滿足使用要求,用戶也可以拓展其他的對象類型。

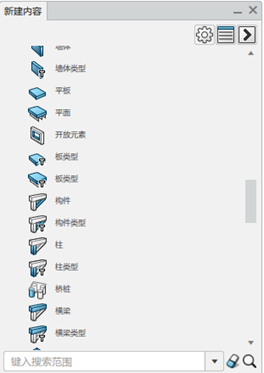

圖1. 創建對象類型


對象類型實例化的方法可分為三種:適應性、參考和分布。根據項目實際使用,一般選擇產品實例化方法為適應性。

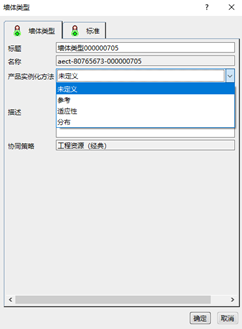

圖2. 產品實例化方法


對象類型包含BIM屬性和資源表。資源表可定義縮略圖標信息,為構件的對象類型添加基于特征設計的特征模板和基于產品設計的工程模板。

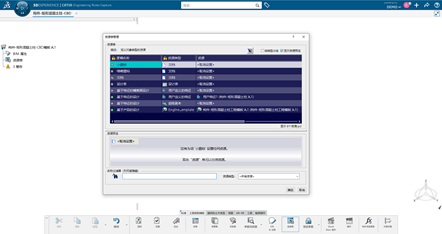

圖3. 對象類型包含BIM屬性和資源表

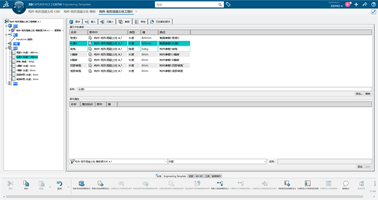

圖4. 對象類型的資源表


LOD定義
LOD被定義為5個等級,從概念設計到竣工設計,已經足夠來定義整個模型過程。但是,為了給未來可能會插入等級預留空間,定義LOD為100到500。具體的等級如下:
模型的細致程度,定義如下:
1、100.Conceptual概念化
2、200.Approximategeometry近似構件(方案)
3、300.Precisegeometry精確構件(施工圖及深化施工圖)
4、400.Fabrication加工
5、500.As-built竣工

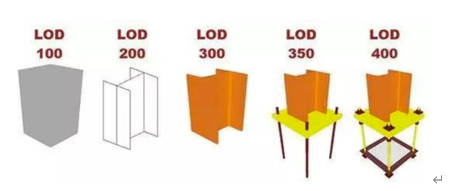

圖5. LOD不同階段模型變化示意圖


6、LOD100–等同于概念設計,此階段的模型通常為表現建筑整體類型分析的建筑體量,分析包括體積,建筑朝向,每平方造價等。
7、LOD200–等同于方案設計或擴初設計,此階段的模型包含普遍性系統包括大致的數量,大小,形狀,位置以及方向。LOD200模型通常用于系統分析以及一般性表現目的。
8、LOD300–模型單元等同于傳統施工圖和深化施工圖層次。此模型已經能很好地用于成本估算以及施工協調包括碰撞檢查,施工進度計劃以及可視化。LOD300模型應當包括業主在BIM提交標準里規定的構件屬性和參數等信息。
9、LOD400–此階段的模型被認為可以用于模型單元的加工和安裝。此模型更多的被專門的承包商和制造商用于加工和制造項目的構件包括水電暖系統。
10、LOD500–最終階段的模型,表現項目竣工的情形。模型將作為中心數據庫整合到建筑運營和維護系統中去。LOD500模型將包含業主BIM提交說明里制定的完整的構件參數和屬性。


基于部件設計(CBD)快速生成墻梁板柱
1)基于部件設計(CBD)模板創建概念

達索系統3DEXPERIENCE平臺擁有基于部件設計的功能,提供了基于部件設計的設計方法,可以通過創建特征級別的用戶特征和產品級別的工程模板進行快速實例化的功能,且通過封裝到對象類型的資源表中,實現由特征級別到產品級別的快速升級,這種設計方法能帶給我們更好的設計體驗。
針對建筑BIM模型中墻梁板柱等構件的快速生成,我們需要制作不同構件的CBD模板。制作模板前,首先,要明確模板的輸入條件,一般輸入條件越簡單越好,輸入條件可以是點線面等元素。明確輸入元素以后,需要思考模型的參數化應該設置哪些參數以及與模型與參數相關聯。

2)基于部件設計(CBD)模板創建流程
達索系統3DEXPERIENCE平臺根據用戶需求,將構件進行模板化定制。在大多數工程設計中,往往存在多個相同或者類型的構件。因此參數化是模板的首要條件,采用參數化,可以大大提高BIM模型的建模效率。
CBD模板創建流程可分為以下步驟:
(1) 根據構件的實際形狀創建參數化的用戶特征,再發布用戶特征中的相關參數。


圖6. 創建用戶特征

(2)  創建工程模板,發布對應的參數。


圖7. 創建工程模板發布相關參數

(3) 在資源表中添加用戶特征和工程模板。


圖8. 資源表添加用戶特征和工程模板


3)基于部件設計(CBD)模板實例化
通過達索系統3DEXPERIENCE平臺完成構件的CBD模板創建之后,可以通過捕捉部件規格進行模板的實例化。捕捉部件規格有多種方式可選:單個規格、選擇陣列、曲線陣列、線性陣列、復制陣列和孔陣列。每個規格都有特定的應用場景,例如單個規格通常是手動單個元素時候使用;選擇陣列通常從選擇幾何圖形集或幾何體中的元素或定義輸入陣列(點或軸系);曲線陣列是選擇曲線作為陣列方向沿曲線創建陣列進行實例化的方式;線性模式則是沿著某個方向創建陣列的方法;復制陣列是選擇已有陣列進行復制陣列。


圖9.  捕捉部件規格


捕捉部件規格中每種方式都有其特點,基于構件想要達到快速實例化目的,我們通常會采用選擇陣列。在捕捉部件規格之前,一般會將構件的骨架線進行分類保存到幾何圖形集中,方便后面選擇陣列的時候選擇從集中獲取,捕捉部件規格的時候可以設置各構件的具體參數,達到批量實例化不同尺寸的構件,提升設計效率的目的。后期也可通過修改參數調整構件的具體尺寸。

4)基于部件設計(CBD)更改開發級別
BIM模型從概念設計到竣工設計,擁有不同階段的模型精度,來定義整個模型過程。現階段模型精度大致分為LOD100-LOD500五個階段?;诓考O(shè)計的過程中,在構件對象類型的資源表中,封裝用戶特征實例化后的BOM模型,可以理解為方案設計階段的BIM模型,該模型包括構件的數量,大小,位置以及方向。在構件對象類型的資源表中,封裝的工程模板實例化后模型,可以理解為施工圖設計階段的BIM模型,該模型已經能很好地用于成本估算以及碰撞檢查,除此之外,該模型還擁有構件的BIM屬性和參數等信息。
通過達索系統3DEXPERIENCE平臺基于部件設計,可以通過更改開發級別一鍵更改模型LOD級別,實現BIM模型由特征級別到產品級別的快速變更。


總結
達索系統3DEXPERIENCE平臺部件設計提供了將特征級別的用戶特征和產品級別的工程模板封裝到對象類型的資源表中,通過捕捉部件規格調用對象類型CBD模板的方法,對象類型可根據用戶需求擴展其他對象類型,以滿足項目使用。通過達索系統3DEXPERIENCE平臺基于部件設計,可以實現快速批量生成墻梁板柱,構件的尺寸通過參數驅動,修改參數值,可以快速修改構件尺寸?;诓考O(shè)計還支持更改模型LOD級別,實現構件模型由特征級別到產品級別的快速變更。通過模板的快速實例化和構件尺寸通過參數控制,優化了設計流程。后期模型發生變更,通過修改參數值、更新模型,可以完成模型的修改,從而提高工作效率。
