工程師在零件設計過程中,針對相同類型的零件或特定技術條件,經常會使用相同的結構方式,以滿足產品規格要求的結構強度、重量、散熱指標、密封等級等。此類結構具備一定幾何規則,但針對不同產品結構尺寸或局部存在差異,產品設計過程中經常會因?yàn)轭愃平Y(jié)構的微小差異而重復進行設計,浪費大量人力成本,同時拖延產品設計周期。
CATIA知識工程之模板設計師(Template Designer)和質量規則設計師(Quality Rules Designer)繼承了CATIA V5軟件的優勢,可以很好地解決知識重用和規則檢查,把設計人員從重復勞動中解脫出來,真正去從事設計創新。
想了解3DExperience平臺CATIA知識工程有什么新功能值得期待嗎?本課程由上海江達3DExperience平臺CATIA高級技術顧問閆飛先生錄制。課程適合具備3DExperience平臺基礎,希望進一步進階提升的小伙伴們。
課程內容介紹

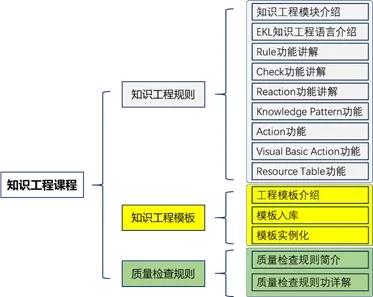

課程主要從知識工程規則、知識工程模板和質量檢查規則三個方面對3DExperience平臺CATIA知識工程進行了詳細細致地講解。
課程主要內容
對于3DExperience平臺知識工程是通過模板工程師和質量檢查規則工程師兩個角色實現的。
(1) 模板設計師(KDI-Template Designer)

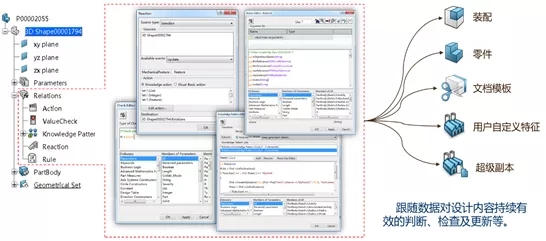

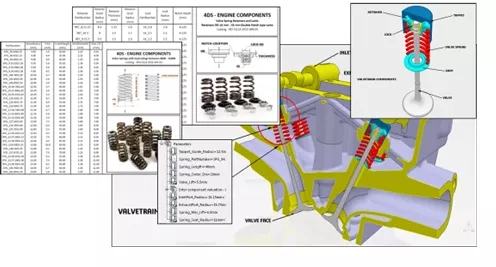

企業可以通過CATIA知識工程模塊,梳理產品設計過程中類似結構,通過參數化建模、規則控制、自動化結構調整等技術將此類結構以超級副本(PowerCopy)、用戶自定義特征(UDF)、工程模板等形式進行打包或封裝,最終通過結構特征庫進行分類管理。
在遇到類似結構需要進行設計時,工程師可以通過結構特征庫快速查詢及重用特征,大幅度提升產品設計效率。

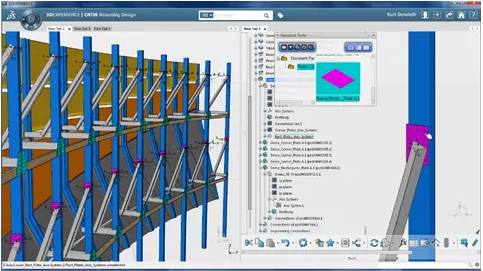

針對土木工程行業,工程師經常需要根據預定規則創建大量的點、線、面等幾何元素,同時基于這些幾何元素進行精細化結構設計,知識工程陣列功能允許工程師可以通過簡單腳本編寫快速實現大批量幾何特征及復雜的設計結構進行批量建模,同時保證后期的快速設計變更。
(2)質量規則設計師(KHC-Quality Rules Designer)
產品設計到達一定成熟度時,會根據業務需要組織頻繁的、不同部門間的產品設計評審會,以確保產品設計的合理性。在此過程中需要工程師暫停產品設計工作進行產品評審報告準備,同時占用其他部門相關人員的時間,浪費大量的人力及時間。

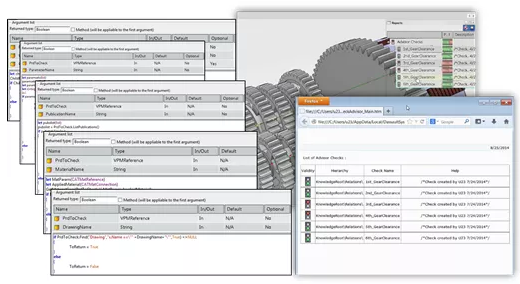

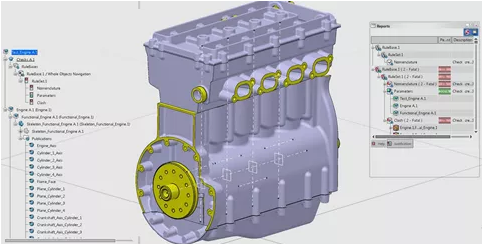

CATIA知識工程檢查功能允許通過任何的數據創建交互式的規則,并確保數據的一致性。對有外部供應鏈的企業而言,合作伙伴可以參與到企業規則構建的過程中。CATIA知識工程檢查允許用戶交互式地創建特征、零件、裝配的規則,并通過3D體驗平臺來進行管理。這些規則可以在任意流程中創建,所有的流程都可以從規則的定義中獲取到收益,從而提升三維設計質量,減少成本與錯誤。
課程講師介紹
閆飛先生有近10年的CATIA工程應用經驗,其中包括6年3DExperience平臺項目實施,同時具備C#/Python等二次開發能力,先后為多家企業提供過CATIA軟件培訓,曾在蔚來汽車、威馬汽車、核九院、鐵二院,成勘院、貴陽院等項目中擔任CATIA顧問及項目經理職務,擁有豐富的實戰經驗。閆飛的授課思路清晰,深刻,能夠?qū)⒆约旱墓こ探?jīng)驗結合到授課中,深受學員信任。
后續上海江達將陸續推出云課堂3DExperience平臺系列課程,敬請關注。
關于上海江達上海江達是達索系統全球知名的合作伙伴,專注于PLM領域的信息化咨詢和實施服務,具有百余人的專家顧問實施團隊和二十余年的項目經驗。具備汽車與軌道交通、建筑與能源(BIM)、工業裝備、航空航天、船舶、高科技電子等多個行業的應用案例和最佳實踐。
供稿來源:技術部
