基于SIMULIA的滾動軸承仿真解決方案
發布時間: 2020.07.15  點擊:6203 次
滾動軸承廣泛應用在機械產品傳動系統中。達索系統仿真品牌SIMULIA針對滾動軸承類型產品提供系統的仿真解決方案,對于產品研發過程提供相應的仿真支持手段。

一、滾動軸承的仿真目標
這里介紹的滾動類軸承包括:
滾珠軸承(ball bearings)
滾柱軸承(roller bearings)
滾針軸承(needle bearings)

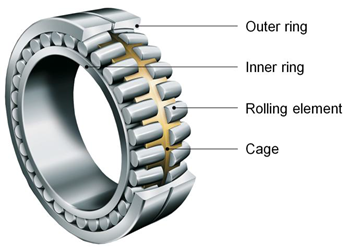

滾動軸承的結構大致分為:內外圈、保持架與不同數量的滾動體。


典型的滾動軸承仿真目標包括:
1、結構強度:需要考慮工作狀態或者過載工況下的結構強度;
2、疲勞壽命:需要考慮承載工作狀態工況下循環加載的產品疲勞耐久;
3、沖擊與振動:需要考慮承受沖擊/動態載荷;
4、磨損:軸承類產品的特殊需求。

二、針對滾動軸承的解決方案

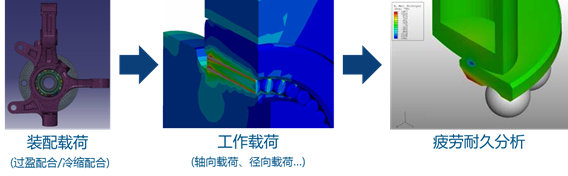

1、基礎流程-軸承的常規強度與疲勞耐久性評估
應用軟件:Abaqus+fe-safe
模型中包括:
考慮裝配工裝載荷的情況,例如過盈配合或冷縮配合工藝的預制載荷
工作載荷在波動/循環加載的情況



主要分析結果包括:

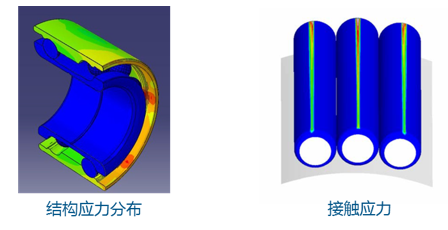

· 結構應力分布以及高應力集中區域(hotspots)
· 內外圈滾道和滾子上的接觸壓力分布
· 疲勞壽命、安全系數


2、軸承模型的簡化
常規的軸承三維模型,可以很好地分析模型受力、接觸情況,但是建模成本、計算成本較高。

▲ 三維軸承模型

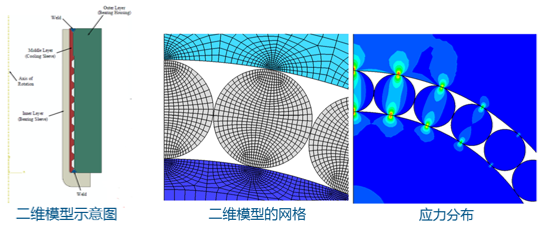

1)二維簡化模型
應用軟件:Abaqus
采用二維模型對軸承剛度和強度進行快速驗證,通常在初始設計階段用于探索和評估設計方案(可考慮結合ISIGHT進行DOE分析);二維模型中不能考慮承受彎曲或者剪切的分析工況。

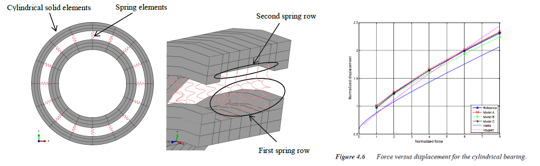

2)一維簡化模型
應用軟件:Abaqus
一維模型包括彈簧(或阻尼器)來表示不同方向和位置的軸承剛度。

3、沖擊與振動分析
主要評估保持架在沖擊載荷或振動下的強度情況。
沖擊分析是在時域下(瞬態、非線性)
振動分析是在頻域下(穩態、線性)
應用軟件:Abaqus

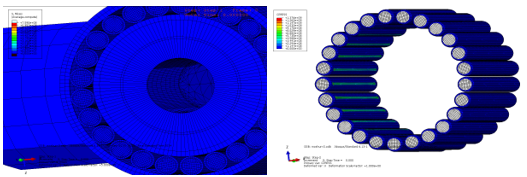

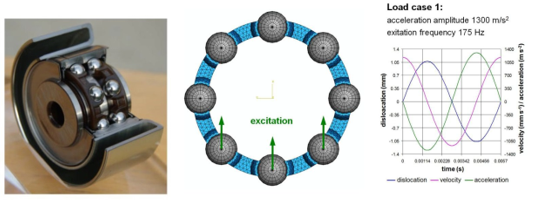

                                                                   ▲ 軸承沖擊載荷模型

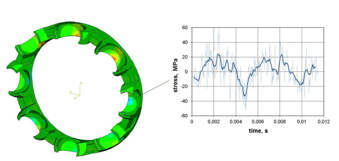

                                                                 ▲ 軸承保持架后處理提取結果

三、磨損分析

軸承結構的磨損分析,可以在Abaqus/Standard中使用自適應網格技術,以及用戶子程序UMESHMOTION進行模擬。
應用軟件:Abaqus+用戶子程序

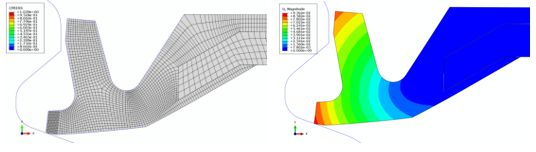

▲ 磨損模型網格與結果

四、密封性能分析
某些軸承的密封設計必須考慮避免潤滑的泄漏和外來顆粒的進入,否則對于軸承的壽命有著極大的的影響。
應用軟件:Abaqus


▲ 密封性能分析結果提?。ń佑|壓力與變形)

五、軸承結構的參數優化

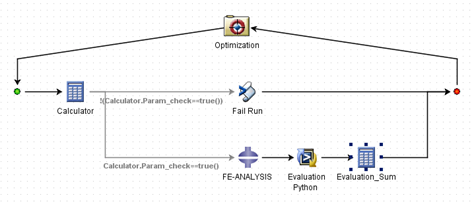

應用軟件:Abaqus+ Isight
對于軸承新結構在工作載荷作用下多種參數進行評估與優化,可以包括:
性能指標(扭矩,壽命,剛度等)的調優
成本(結構尺寸,重量等)的優化
并對可靠性和穩定性進行評估
