3D數字化技術在制造業已經發展了約20年，廣泛應用于航空、汽車、船舶等領域。出于向先進制造業學習的目的，建筑行業提出BIM概念（Building Information Modeling，建筑信息模型），包括從建筑的設計、施工、運行直至建筑全壽命周期的終結整個流程。傳統的BIM軟件專注三維設計，對施工建造、運維關注不夠，無法滿足普遍性的行業需求。達索系統使用數字孿生（Digital Twin）理念描述我們的愿景，把城市、建筑、產品和人員結合起來，實現整個人居環境開發的全流程數字化，也必將擁有更大的發展?jié)摿Α?br />

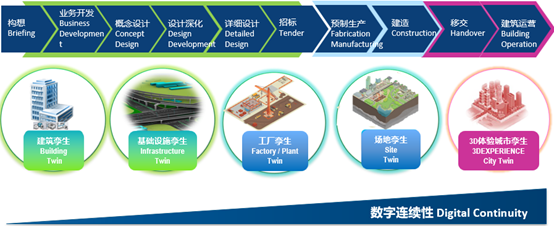

▲ 圖1. 愿景：人居環境的“數字孿生”
達索系統的
3DEXPERIENCE CATIA土建工程師（CIV）角色是專為創建詳細的建筑物信息模型(BIM)而開發的。地理坐標、數字地形模型、可重用的3D模板、結構組件自動布局、數據導入和工程量統計等應用功能能提供快速設計和建立BIM模型所需的各項功能，從而確保BIM模型完全符合建筑工程行業數據格式的要求，其中包括建筑對象的工業基礎類(IFC)數據模型標準和Omniclass。
其模塊功能包含如下：
1）土木工程的3D設計
· 包括CATIA的常用實體構件與曲面造型功能、裝配設計、手繪草圖功能等；
· 基于骨架線的參數化建模方法，實現多專業協同設計。

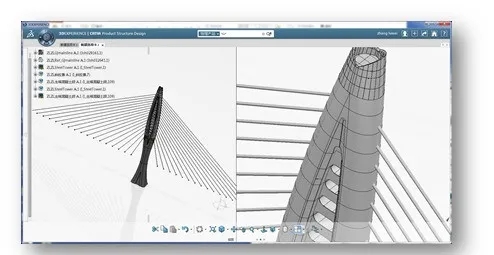

▲ 圖2. 土木工程的3D設計
2）數字化地形設計
· 支持不同大地坐標系的轉換；
· 支持多種地形數據的導入，包括測量點、LIDAR數據、傾斜攝影模型；
· 超大點云的處理能力，點云質量檢查，生成多邊形網格面；
· 使用航拍影像進行貼圖，并支持GeoTIFF格式；
· 自動生成等高線、流域、分水嶺及地表徑流模擬。

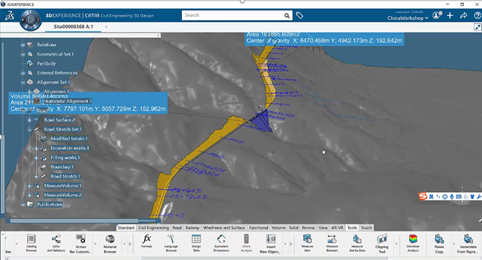

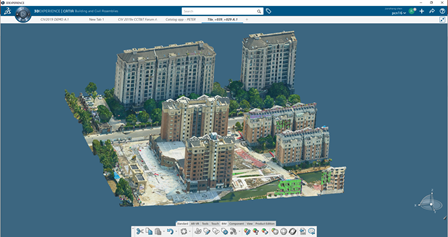

▲ 圖3. 數字化地形設計
3）線路設計
· 設計規則用于在創建線路時檢查設計的合規性；
· 根據道路設計的不同規則創建平/縱曲線；
· 與地形結合計算地形的開挖量；
· 路基、路面、橫斷面、邊坡快速設計

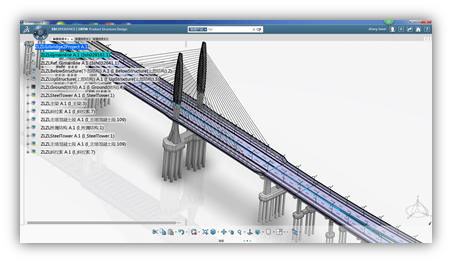

▲ 圖4. 線路設計
4）鋼筋設計
· 可用于數控加工的精準鋼筋模型（BVBS）；
· 含有規則的預定義鋼筋模板庫，支持自定義鋼筋型式；
· 鋼筋干涉檢查分析
· 用鋼量信息計算并導出

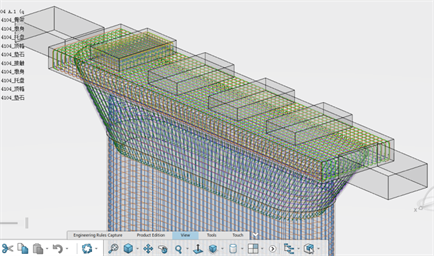

▲ 圖5. 鋼筋設計圖
5）基于部件的設計（CBD）· 上百種預定義的土木工程構件模板，適用于橋梁、隧道等工程設計；
· 創建從概念設計到詳細設計重復使用的部件模板；
· 模板可以為工程模板和用戶特征模板，根據提供的輸入元素可自動實例化和同步用戶特征。
▲ 圖6. 基于部件的設計（CBD）
課程內容介紹：本課程從土木工程基礎應用（構件設計、裝配設計、曲面設計）和專題（地形準備、線路設計、基于部件的設計、鋼筋設計）全面闡述了3DE平臺土木工程設計模塊功能。
第一章 土木工程設計基礎部分
第一節 3DE平臺基礎介紹第二節：草圖設計
第三節：實體設計
第四節：曲面設計
第五節：裝配設計
第二章 土木工程專題部分第一節：地形設計
第二節：線路設計
第三節：鋼筋設計
第四節：基于部件的設計（CBD）
課程講師介紹：
江烈，上海江達科技發展有限公司技術工程師，有6年的培訓、咨詢、應用經驗，其中包括4年的3DExperience平臺的應用經驗，擅長土木行業方面的流程設計，對地形、線路、鋼筋、CBD方面都有相關的實施應用經驗。曾為長江設計院、成都勘測院、貴陽勘測院針對3DExperience平臺在土木行業方面提供培訓和咨詢服務。
周磊，上海江達科技發展有限公司技術顧問，有8年的培訓、咨詢、應用經驗，其中包括4年的3DExperience平臺的應用經驗，擅長知識工程相關模塊的應用，對地形、鋼筋、機電等專業有實施應用經驗。曾為長江設計院、成都勘測院、貴陽勘測院針對3DExperience平臺在土木行業方面提供培訓和咨詢服務。
如何申請?jiān)普n堂賬號試聽？? 關注“上海江達”微信公眾號；
? 在主界面右下方點擊“云課堂”?“試用申請”中申請（申請時請務必留公司郵箱呦，私人郵箱無效）；注：一人只能申請一次試用，重復申請無效；
? 申請完畢，工作人員將在3個工作日與您聯系，請耐心等待呦。
關于上海江達上海江達是達索系統全球知名的合作伙伴，專注于PLM領域的信息化咨詢和實施服務，具有百余人的專家顧問實施團隊和二十余年的項目經驗。具備汽車與軌道交通、建筑與能源（BIM）、工業裝備、航空航天、船舶、高科技電子等多個行業的應用案例和最佳實踐。
