設計師
3D形狀設計師是一個新的創意設計師,可隨時隨地在任何設備上完成創意設計。
工程師
多學科的自動化圖紙角色提供交互式和基于規則的自動出圖(包含批處理)功能,為諸如船舶與海洋工程、能源、材料和建筑等重工業的專業化圖紙?zhí)峁└鼮橛行屎捅憬莸捏w驗。
新的和獨特的創成式功能公差能夠自動創建精確的幾何公差模型。
流體驅動的創成式設計角色允許即便不是流體分析專家的工程師一樣能夠自動基于功能規范說明生成最佳管道形狀。
新的網格設計師角色支持概念和詳細設計完成從前無法實現的復雜網格結構,以便于使用增材制造技術生產輕質零部件。
系統工程師
在R2021x繼續加強的網絡系統工程能力,通過與NoMagic和STIMULUS的集成,確保一致和準確的跨企業的基于模型的系統工程的解決方案。
建筑專業人士
新的基于瀏覽器計算的設計師角色為設計和工程師帶來的創成與算法的建模技術。創新者可以在任何時間、任何地點在任何沒有安裝軟件的設備上進行復雜的形狀和圖案建模。
多學科自動化圖紙
自R2020x引入了基于規則的自動出圖功能來滿足船舶與航洋、能源、材料和建筑專業圖紙需要。R2021x將此功能擴展為一個角色——多學科自動化圖紙,以滿足這些行業的整體需要。
該角色包含了全部的CATIA交互式工程圖功能,同時增加了重工業和建筑業需要的自動化功能。另外,角色提供新的自動批處理功能用于管道和暖通正交圖和ISO軸側圖。
智能化的自動出圖功能讓這些需要繪制成千上萬張專業化圖紙的行業客戶大大受益,大幅提高圖紙生成的效率和準確性,與3D模型關聯同步并能夠滿足企業標準。例如在船舶行業,工程師可以基于模板和規則交互式的創建連續的視圖圖框圖紙,并且完成符號和圖紙標注。一旦定義了第一個多視圖圖紙,即可快速應用到任何其他3D框架或裝配自動生成相應的圖紙。管道與暖通制造安裝的正交圖和ISO軸側圖制圖工作變得更加容易,通過批處理功能自動生成滿足行業和企業標準的高質量圖紙,客戶將大幅減少圖紙文檔費用并且提高質量。
這個角色引入了授權許可模型機制,管理員可以通過授權來管理企業用戶的使用權限。每次批處理執行,結果模型的保存,以及生成視圖的多少來確定授權消耗。
創成式功能公差
產品的制造需要定義完整的幾何公差信息,而準確的定義這些信息需要花費大量的時間、專業的公差知識、經驗以及國內國際標準。新的獨特的創成式功能公差可以讓這個過程變得自動化。所有工程師都可以快速準確的創建幾何公差信息,基于零件的功能描述(機械接口、機械連接、功能表面)自動生成幾何公差。同時基于標準化和統一的公差,企業可以減少出錯、延誤和曲解風險。
流體驅動創成式設計師
空調、座艙和液壓系統工程師通常需要設計復雜的形狀網絡進行內部流體流動的優化,最大限度的減少壓降和循環來確保最大流量。時至今日,一個復雜的產品設計、仿真、優化以及驗證等環節,還是需要一個多學科的團隊使用一系列非集成的軟件解決方案完成。
流體驅動的創成式設計師允許非流體分析專家基于功能規格需求自動的優化風道的形狀。設計師只需要提供一組需求包括3D包絡和需要去做流體優化的部分,以及實際的進出口條件,即可一鍵自動進行流體動力學仿真優化風道,避免流體循環,減少壓降。仿真優化結果是一個高質量可用的真實曲面形狀,可以直接用來進行詳細設計、仿真分析、制造優化。
建模和仿真的集成(MODSIM),把科學的流體仿真在早期的設計階段交付在設計師的手中,并支持設計和仿真部門之間無縫協作,能夠準確體驗產品性能,減少昂貴的物理原型,使企業更加有信心更好更快的交付產品。
該功能包含在CATIA 3D Tolerancing & Annotation App中,采用授權許可機制,僅在模型創建公差及保存在3DE平臺中消耗授權,模型的修改和重用不耗費額外的許可授權。
網格設計師
新的網格設計師角色支持概念和詳細設計完成以前無法實現的復雜網格結構,用于增材制造技術生產輕質化零部件。
作為世界領先的幾何建模器CATIA,提供健壯和可擴展的復雜網格設計,不受模型大小、可視化或單元格數量的限制。與SIMULIA結構驗證解決方案無縫集成,為網格結構設計的機械性能提供了前所未有的信心。同時在生產方面,提供了高質量的STL, AMF或3MF格式文件輸出,確??焖倏煽窟M(jìn)行3d打印。
網絡系統工程

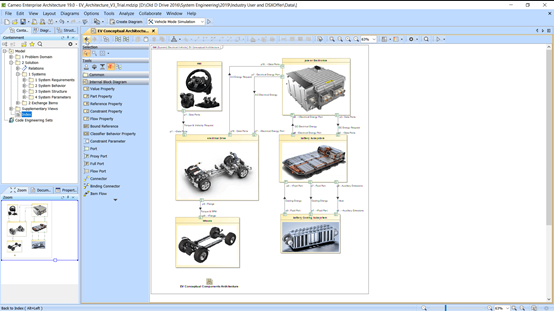

在R2021x中我們繼續加強網絡系統工程能力,確保統一和準確的基于模型的系統工程解決方案。新版本能夠讓用戶使用System Traceability Analyst 角色瀏覽、預覽、追蹤及審查系統架構模型,包括創建自于NoMagic CAMEO,現在作為CATIA Magic產品組合。
在各種模型(系統、軟件、電氣、流體……)上實現數字協作,基于模型的系統工程可以快速理解系統規格。系統工程師和架構師能夠隨時了解和檢查產品的設計與實施。對于模型的可用性有一個整體的認識,有助于確保一致性,加速工程學科和價值網絡的融合,減少返工,提高設計質量。
CATIA Magic產品組合整合了2018年達索收購的NoMagic產品,支持基于模型的系統工程(MBSE):
· 市場上最符合標準(DoDAF 2.0,MODAF,NAF4,UAF和UPDM標準)的解決方案系統,用于系統工程以及企業架構的定義。
· 兼容SysML標準的系統架構解決方案,支持工程分析,為設計決策評估,需求驗證,持續檢查模型一致性并追蹤設計進度。
· 用于定義軟件架構的兼容UML標準的解決方案。
所有這些體系結構都可以基于fUML、SCXML和其他標準進行模擬。通過STIMULUS產品組合進行的需求在環仿真,在項目早期識別需求之間的不一致性。系統架構師可以在設計開始前模擬需求來檢測不正確、缺失或沖突的需求。在后期設計驗證周期中,工程師可以模擬需求以檢查系統是否確實符合要求。在R2021x可以使用Requirements Engineer角色將STIMULUS中創建的需求在整個項目中引用。例如,在STIMULUS中需求可以被編寫模擬,并在Requirement Manager中進行驗證和參考,結果是一個跨企業的一致和完整的需求視圖。
建筑計算設計師
R2021x進一步豐富了面向行業的建筑工程和施工專業人員3DEXPERIENCE CATIA解決方案,它針對端到建筑過程中的所有參與者。
新的基于瀏覽器的計算設計師為建筑人員提供生成與算法結合的建模技術。創新者能夠在任何地點、任何時間創建復雜的形狀和圖案而不需要安裝任何軟件。
CATIA xGenerative Design App是一個On Cloud建模環境,它獨特地融合可視化圖形腳本和交互式3D建模,能夠在任何時候互換。這種直觀和智能的方法允許建筑設計師快速設計、探索和驗證復雜的變化,重復和不規則的形狀和圖案。
同樣作為一個Web應用程序,CATIA xShape App允許用戶使用高級線框和細分曲面造型技術(基于CATIA Imagine and Shape技術)創建有機和自由曲面。所有創建的幾何體都可以在3DE胖客戶端進行詳細設計制造,并且能夠進行地理定位。同時所創建的模型是兼容IFC數據模型,支持不同系統的導入導出。
3D形狀設計師
CATIA 3D形狀設計師是一個新的角色,引入作為R2021x的游牧創意設計師,隨時隨地在任何設備上進行創意設計。一個基于網頁瀏覽器的應用程序,可用于3D設計,自由形狀雕塑和圖案設計。產品僅支持云上可用,允許團隊快速啟動和運行、無縫地連接工作室或小型團隊。利用基于細分曲面技術的數字粘土建模方法,設計師快速創建和探索有機形狀,快速生成3D圖案樣式。用戶體驗一致的3D創新建模工作流程與基于實體建模和裝配功能集成。
