FMI在基于模型系統工程中的應用
發布時間: 2020.05.15  點擊:5120 次
引言
傳統系統工程過程中,各專業學科獨立利用不同粒度模型和仿真工具對系統總體設計方案進行驗證。但是對系統工程整體而言,對系統運行邏輯、狀態的描述主要采用文本描述方式,無法早期對系統整體方案進行驗證。系統整體驗證主要依賴系統集成驗證階段的半實物/實物驗證,驗證迭代周期長。采用MBSE方式,可以早期持續的對需求和設計進行驗證,早期發現需求的缺失/不一致以及設計的缺陷。通過對系統架構方案的設計、權衡分析與驗證,得到最優系統架構方案,交付軟硬件進行開發。

通過SysML語言中需求、行為、結構、參數等4類模型之間元素的關聯,構建起動態可執行的任務場景模型。對系統在具體任務中的運行情況進行驗證,通過集成系統模型與專業模型以增強模型運算能力。國際系統工程學會與美國國家科學基金會合作開展“曙光探測者號”立方體衛星的論證、設計與研制,集成了部分軌道設計模型(STK)以及專業計算模型(Simulink),通過調整系統設計參數與任務參數直接觀察系統整體運行情況,極大提高了系統先期驗證能力。

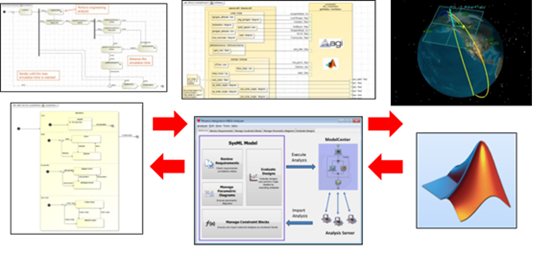

▲ 圖 1. CubeSat Mission Simulation

在缺乏系統模型的情況下,機電熱液控等學科采用不同仿真工具和數據模型,各學科之間的集成和耦合非常有限,多學科協同設計難以開展。使用SysML創建的系統模型能夠描述系統頂層整體的結構、行為、需求和約束信息,并且從技術角度以數據交互、模型轉換與封裝手段集成多學科的專業模型,從而能夠充當系統工程過程中多學科設計的集線器,通過系統模型實現多學科協同優化設計。本文結合DS的Cameo Systems Modeler?介紹FMI(Functional Mock-up Interface)在基于模型系統工程的多學科集成仿真驗證中的應用。

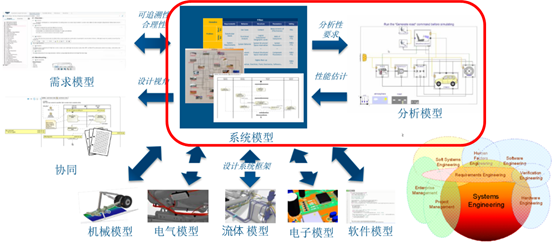

▲ 圖 2. 系統模型集成

案例分享
案例從挖掘機的用戶需求出發,設計整體系統架構,根據該架構的定義,在設計的早期把物理系統的模型和控制系統的模型耦合起來建立機電一體化系統的模型,在系統模型的基礎上對整體方案進行分析和優化,完成各個子系統的性能指標設定。隨后在子系統開發階段中,通過建立子系統進一步細化的模型,一方面審核子系統的性能是否滿足系統設計階段定義的性能指標;另一方面該子系統模型可以替代系統模型中的功能模型,從而可以在整個系統環境中對子系統進行優化。根據系統定義的物理架構和需求,進行物理部件的3D幾何設計,在設計的早期對物理部件的性能進行仿真驗證。本文僅關注FMI在多學科聯合仿真中的應用場景,見下圖。

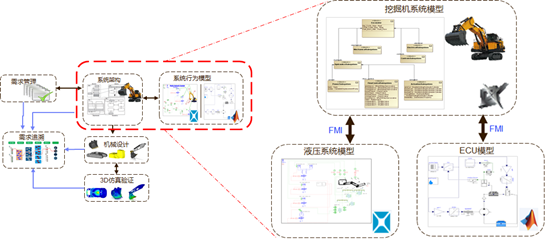

▲ 圖 3. 多學科聯合仿真

在Cameo Systems Modeler?中創建了挖掘機的整體模型,從需求、結構、行為、和參數等方面圖形化描述了挖掘機系統。在Matlab Simulink中創建了ECU模型用于模擬仿真ECU控制模型的特性,同時在AMESIM中創建液壓子系統1物理模型用于模擬仿真液壓子系統的物理行為特性。通過FMI的Co-Simulation方法連接挖掘機系統模型、ECU模型和液壓系統模型,利用CSM自帶的Cameo Simulation Toolkit,對系統的功能架構和性能指標進行聯合仿真驗證。

通過對挖掘機工況的分析,仿真驗證ECU和液壓子系統設計方案是否滿足所有工況下對系統的功能和性能指標要求。圖4是挖掘作業下的ECU的控制輸出,通過對HMI的人工控制輸入信號的處理轉換,傳輸給液壓系統,作為液壓系統的控制輸入。圖5是挖掘作業下,液壓系統中Boom、Dipper、Bucket液壓缸的壓力變化。

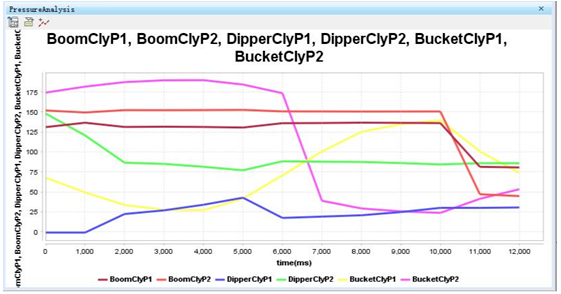

▲ 圖 4. ECU的控制輸出


▲  圖 5. 液壓缸壓力

通過比對最大工作壓力同系統工作下液壓缸壓力,早期仿真驗證液壓系統設計方案是否滿足液壓系統最大壓力需求。通過FMI方法連接挖掘機系統模型、ECU模型和液壓系統模型進行液壓系統壓力、流量和能耗等系統需求的仿真驗證,早期對液壓系統設計方案進行驗證(選取的液壓缸,液壓馬達等系統元件規格是否能夠滿足液壓系統要求)。

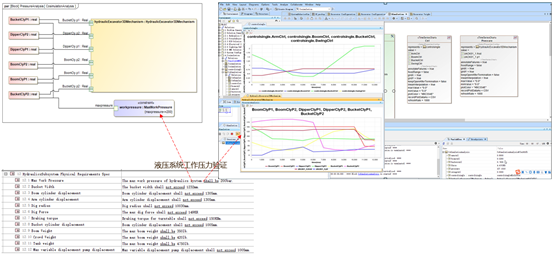

圖 6. 液壓系統工作壓力驗證

展望
本文重點關注案例中通過FMI Co-Simulation方法連接挖掘機系統模型、ECU模型和液壓系統模型,聯合仿真驗證子系統的功能架構和性能指標。FMI是應對工具碎片化、模型重用和知識產權保護問題的一種好的解決方案。但是FMI有它的局限性,F(xiàn)MI側重于電子、機械和軟件模型之間的高效協同仿真接口,主要目標是模擬和分析模型,無法用于集成需求和3D幾何(CAD)模型數據?;?DE平臺的MBSE解決方案,在一個開放和協作的業務平臺上,統一數據源,實現需求管理、需求分析、架構設計、物理設計、仿真驗證和全生命周期的需求追溯,實現需求驅動的產品開發,使企業可以從整體上把握價值鏈的上下游系統,幫助避免因需求與物理實現不符所導致的成本昂貴的后期系統集成問題。
